2081-9044 SIMPLEX

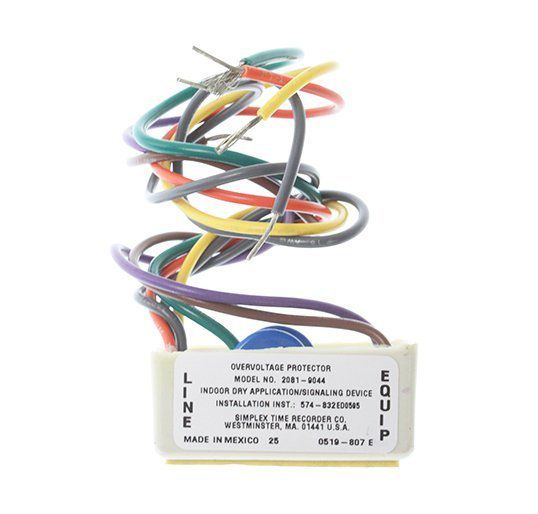

2081-9044 SIMPLEX, SUPRESSOR DE SOBRETENSÃO.

2081-9044 Simplex, transientes elétricos causados ​​por raios ou por distúrbios em linhas de alta tensão podem causar danos aos circuitos de alarme de incêndio de baixa tensão. A aplicação adequada dos protetores de sobretensão 2081-9044 pode minimizar a energia desses transientes elétricos a um nível que pode ser manuseado com segurança pelos circuitos que requerem proteção. Essa proteção é mais eficaz quando colocada nos locais onde os circuitos saem e entram em edifícios. O protetor de sobretensão 2081-9044 fornece vários estágios de proteção contra transientes elétricos. O tamanho pequeno da embalagem permite que seja facilmente montado no local que atinge a proteção máxima.

Projetado especificamente para proteção de circuitos de alarme de incêndio, incluindo:

• Alimentação DC (máximo de 200 mA).
• Comunicações de dados.
• Conexões do circuito da cidade de energia local.
• Pacote encapsulado em epóxi robusto.

Vários estágios de proteção incluem:

• Proteção linha a linha e proteção linha à terra.

Referência de listagens:

• Listado como um protetor de sobretensão pela UL 864, Unidades de controle e acessórios para sistemas de alarme de incêndio.
• Listado como um protetor de sobretensão para ULC-S527, unidades de controle para sistemas de alarme de incêndio.
• Listado como um protetor de circuito de loop isolado toUL 497B, Protetores para comunicações de dados e circuitos de alarme de incêndio.
• Compatível com os requisitos do National Electrical Code (NFPA 70).

Requisitos de fiação externa.

A fiação do sistema de alarme de incêndio que é executada externamente ao edifício e é protegida pelos Protetores de sobretensão 2081-9044 deve ser instalada de acordo com as instruções de instalação do componente individual do sistema, incluindo pares de fios trançados e blindados adequadamente aterrados e observando as seguintes precauções.

Localização. Para garantir proteção otimizada, o protetor de sobretensão 2081-9044 deve ser localizado o mais próximo possível do ponto em que os circuitos saem ou entram nos edifícios e instalados em caixas elétricas metálicas dedicadas.

A distância da fiação é limitada a uma propriedade contígua. O comprimento máximo total do fio é determinado pelo limite permitido da aplicação individual, conforme especificado com protetores de sobretensão, mas não deve exceder 3270 pés (1 km).

O condutor de aterramento deve ser 12 AWG com um comprimento máximo de 28 pés (8,5 m), executado em uma linha tão reta quanto possível e conectado ao sistema de eletrodo de aterramento do prédio de acordo com NFPA 70, o Código Elétrico Nacional
