2251B SENSOR DO SISTEMA

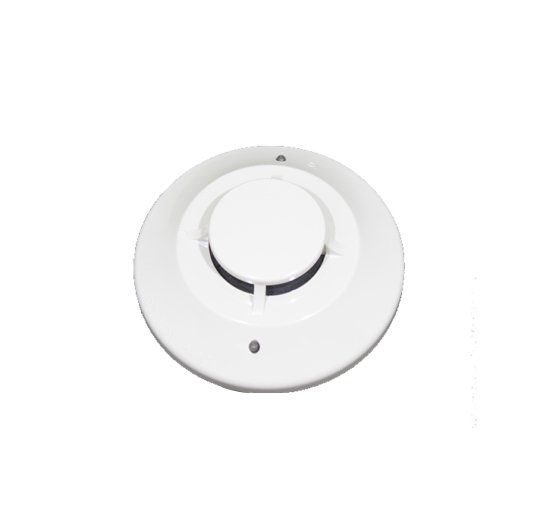

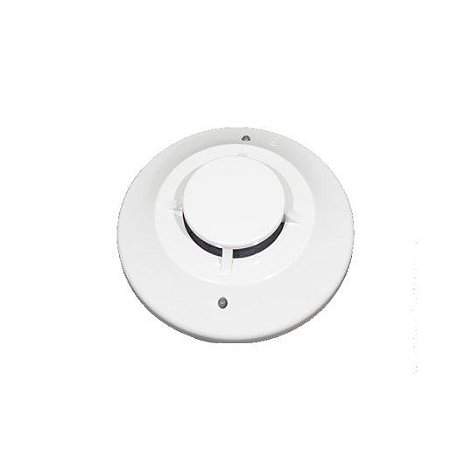

2251B Detector de fumaça fotoelétrico do sensor do sistema.

O sensor de sistema modelo 2251B é um sensor de fumaça do tipo plug-in que combina uma câmara de detecção fotoeletrônica com comunicações analógicas endereçáveis. O sensor transmite uma representação analógica da densidade da fumaça através de uma linha de comunicação para um painel de controle. Chaves rotativas de dez anos são fornecidas para definir o endereço do sensor. O sensor do sistema 2251B requer comunicações endereçáveis ​​compatíveis para funcionar corretamente. Conecte esses sensores apenas a painéis de controle compatíveis

ESPAÇAMENTO

O System Sensor recomenda sensores de espaçamento em conformidade com a NFPA 72. Em aplicações de baixo fluxo de ar com tetos lisos, os sensores de espaço estão separados por 30 pés. Aplicações de dutos: 2251B está listado para uso em dutos. Nota: 2251B está listado para uso dentro de detectores de fumaça de duto DNR (W).

ANTES DE INSTALAR

Este sensor deve ser instalado de acordo com o manual de instalação do sistema do painel de controle. A instalação deve atender aos requisitos da Autoridade com Jurisdição (AHJ). Os sensores oferecem desempenho máximo quando instalados em conformidade com a National Fire Protection Association (NFPA).

2251B TESTE DE SENSOR DE SISTEMA

Antes de testar, notifique as autoridades competentes de que o sistema está em manutenção e ficará temporariamente fora de serviço. Desative o sistema para
evitar alarmes indesejados. Todos os sensores devem ser testados após a instalação e periodicamente a partir de então. Os métodos de teste devem satisfazer a Autoridade com Jurisdição (AHJ). Os sensores oferecem desempenho máximo quando testados e mantidos em conformidade com a NFPA 72.

2251B LIMPEZA DO SENSOR DO SISTEMA

Antes de remover o detector, notifique as autoridades competentes de que o sistema do detector de fumaça está em manutenção e ficará temporariamente fora de serviço. Desative a zona ou sistema em manutenção para evitar alarmes indesejados.

• Remova o sensor a ser limpo do sistema.
• Remova a tampa do sensor pressionando com firmeza cada uma das quatro guias de remoção que prendem a tampa no lugar.
• Aspire a tela com cuidado, sem removê-la. Se mais limpeza for necessária, continue com a Etapa 4, caso contrário, pule para a Etapa 7.
• Remova o conjunto de tampa / tela da câmara puxando-o diretamente para fora.
• Use um aspirador de pó ou ar comprimido para remover poeira e detritos da câmara de detecção.
• Reinstale a tampa da câmara / conjunto de tela deslizando a borda sobre a câmara de detecção. Gire até que esteja firmemente no lugar.
• Recoloque a tampa usando os LEDs para alinhá-la e, em seguida, empurre-a com cuidado até que ela trave no lugar. Certifique-se de que os termistores não dobrem sob a tampa nos modelos 2251TB e 2251TMB.
• Reinstale o detector.
• Teste o detector conforme descrito em TESTE.
• Reconecte os circuitos desativados.
• Notifique as autoridades competentes de que o sistema está online novamente.
