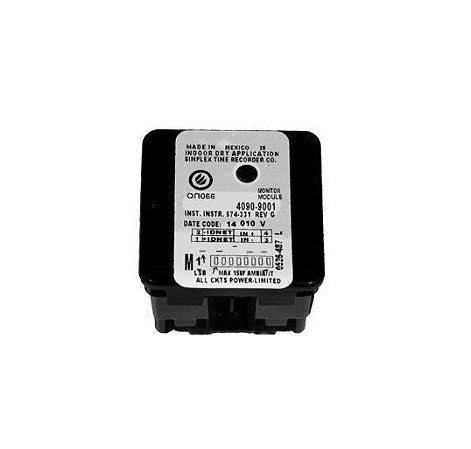

4090-9001 SIMPLEX

4090-9001 Simplex, módulos endereçáveis ​​individuais (IAMs) recebem energia e comunicações de um circuito MAPNET II ou IDNet de dois fios.

4090-9001 Simplex fornece endereçamento específico de local para um único dispositivo de inicialização (como contatos de alarme de detector de fumaça de estação única ou contatos de detector de calor) ou vários dispositivos no mesmo local monitorando contatos secos normalmente abertos e a fiação para um fim de linha resistor.

 As comunicações endereçáveis ​​IDNet ou MAPNET II fornecem dados e energia em um único par de fios para fornecer:

• Monitoramento de Classe B supervisionado de contatos secos normalmente abertos
• Distância total da fiação do IAM ao (s) resistor (es) de supervisão de até 500 pés (152 m)
• A conexão monitorada é compatível com os protetores de sobretensão Simplex® 2081-9044 para fiação externa ou aplicações com ruído elétrico
• Para uso em locais internos de até 158 ° F (70 ° C), como espaços de sótão ou aplicações semelhantes

Para uso com os seguintes painéis de controle Simplex:

• Modelos Série 4007ES, 4008, 4010, 4010ES e 4100ES painéis de controle de alarme de incêndio para comunicações IDNet
• Modelo da série 4100 / 4100U / 4100ES, 4120, 4020 e 2120 Transponders de dispositivo de comunicação (CDTs) equipados com comunicações MAPNET II

Especificações Simplex 4090-9001

• O design fechado minimiza a infiltração de poeira
• Monta-se em caixa elétrica de gangue única padrão
• Terminais de parafuso para conexões de fiação
• LED visível pisca para indicar comunicações
• Tampas opcionais estão disponíveis para permitir que o LED seja visto após a instalação (requer suporte de montagem, pedido separadamente)

Encerramento de contato.

O fechamento do (s) contato (s) monitorado (s) inicia um alarme ou outra resposta conforme programado no painel de controle de alarme de incêndio. Uma abertura na fiação do circuito monitorado causará o relato de um problema.

Seleções do painel.

As seleções podem ser feitas no painel de controle para manter a condição de alarme se os contatos do dispositivo de inicialização forem momentâneos, como de um detector de calor de taxa de aumento ou para rastrear o status do contato do dispositivo (não disponível com o CDT 2120).
