4090-9120 SIMPLEX

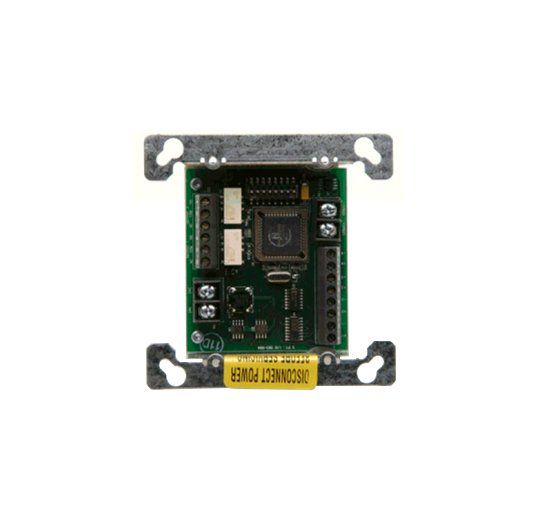

Módulo de seis pontos 4090-9120.

Módulo de seis pontos de endereço único. O Módulo de Seis Pontos Simplex 4090-9120 permite que um canal de comunicação IDNet do painel de controle de alarme de incêndio Simplex compatível monitore quatro circuitos de entrada T-sense e controle dois relés de saída de um único módulo compacto que requer um único endereço. A energia é fornecida por uma conexão de 24 VCC a uma fonte de alimentação de alarme de incêndio listada. Descrição do dispositivo multiponto. Os circuitos de entrada e a operação do relé de saída são controlados de forma independente e podem ser desabilitados separadamente. A associação de pontos é determinada no painel do host. No visor do painel do host, o endereço do dispositivo é designado como um único local de hardware (como 1-1).

Entrada supervisionada.

Cada um dos quatro circuitos de entrada monitora a continuidade de um resistor de fim de linha e pode diferenciar entre um fechamento de contato de curto-circuito e um fechamento de contato limitado por corrente. Operação de quatro estados. Normal é quando todos os contatos estão abertos e há continuidade para o resistor de fim de linha; Aberto é quando não existe continuidade para o resistor de fim de linha, causando uma condição de falha; Curto, indica que foi fechado um contato que está diretamente conectado ao circuito de entrada; e Current Limited indica que um contato foi fechado além de um resistor limitador de corrente conectado em série. Esta operação permite a diferenciação entre dois tipos de contato diferentes devido à localização da fiação e relatórios como um único ponto endereçável IDNet para o painel de controle de alarme de incêndio.

A operação de seis pontos fornece quatro entradas de multiestado supervisionadas e duas saídas de relé em um único pacote usando apenas um endereço:

• Para uso com Simplex® 4007ES, 4010ES, 4100ES ou 4100U painéis de controle de alarme de incêndio que fornecem comunicações IDNet (4100U requer revisão de software 11 ou superior).
• As aplicações típicas incluem centros de controle de motores de ventiladores, monitoramento do status de funcionamento do motor da bomba de incêndio, advertências de combustível de baixa pressão e monitoramento de feedback de posição de múltiplos amortecedores.

4090-9120 Detalhes de entrada / saída:

• Quatro entradas “T-Sense” fornecem monitoramento supervisionado de contatos secos normalmente abertos.
• As condições de status são Normal, Circuito aberto (condição de problema), Corrente limitada (entrada de posição 1) e Curto (entrada de posição 2).
• A distância total da fiação até os contatos supervisionados é de até 152 m (500 pés); para aplicações de fiação interna.
• Duas saídas de relé com contatos Tipo C classificados como 2 A @ 30 VCC e 0,5 A @ 120 VCA (classificações resistivas).

Construção compacta:

• Montado em caixa elétrica quadrada padrão de 4 ”.
• LED visível pisca para indicar comunicações.
• Tampas opcionais estão disponíveis para permitir a visualização do LED após a instalação.
• Terminais de parafuso para conexões de fiação.

4090-9120 UL Listed to Standard 864
