4098-9755 SIMPLEX

4098-9755 Caixa do sensor de duto simplex.

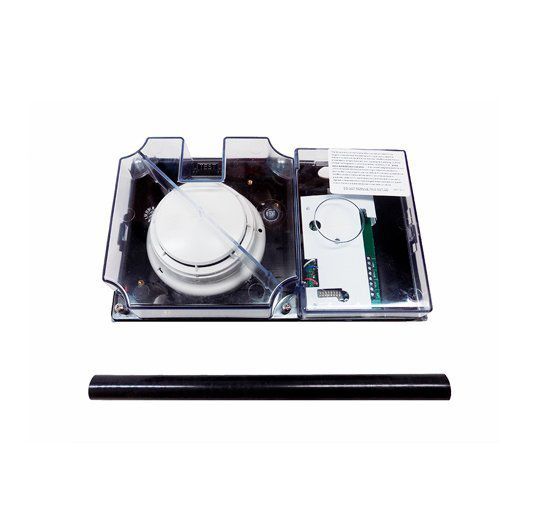

O 4098-9755 Simplex, compartimento do sensor de duto de ar compacto com uma tampa transparente para monitorar a presença de fumaça. Operação. As caixas do sensor de fumaça para duto de ar compacto Simplex® fornecem operação TrueAlarm para a detecção de fumaça em ar condicionado ou dutos de ventilação. Tubos de amostragem são instalados no duto, permitindo que o ar seja direcionado para o sensor de fumaça montado na caixa.

Inclui sensor de fumaça fotoelétrico TrueAlarm instalado de fábrica e recursos:

• Informações individuais do sensor processadas pelo painel de controle do host para determinar o status do sensor.
• Transmissão digital de valores de sensores analógicos via IDNet ou MAPNET II, ​​comunicações de 2 fios.
• Sensibilidade programável, precisão consistente, compensação ambiental, teste de status e monitoramento do acúmulo de sujeira do sensor.
• Invólucro do sensor de duto básico (sem saída de relé) alimentado por comunicações IDNet / MAPNET II.

4098-9755 Simplex Características gerais:

• UL listado para o padrão 268A.
• A tampa transparente permite a inspeção visual.
• As portas de teste fornecem acesso de teste de fumaça funcional com a tampa no lugar.
• Montagem em dutos retangulares ou dutos redondos; o tamanho mínimo é 8 ”(203 mm) quadrados ou 18” (457 mm) de diâmetro.
• Recurso de teste magnético para início de alarme na caixa.
• A caixa opcional à prova de intempéries está disponível separadamente.

LEDs de diagnóstico (na placa de interface):

•  LED vermelho de alarme / problema para status do sensor e exibição de pesquisa de comunicação.

4098-9755 Operação Simplex

As caixas do sensor de fumaça para duto de ar compacto Simplex® fornecem operação TrueAlarm para a detecção de fumaça em ar condicionado ou dutos de ventilação. Tubos de amostragem são instalados no duto, permitindo que o ar seja direcionado para o sensor de fumaça montado na caixa.

Operação do sensor TrueAlarm

Comunicação Digital de Sensoriamento Analógico. As informações analógicas do sensor são comunicadas digitalmente ao painel de controle, onde são analisadas. A entrada do sensor é armazenada e rastreada como um valor médio com um alarme ou condição anormal sendo determinada pela comparação do valor atual do sensor com sua média.
