4098-9756 SIMPLEX

Sensor de duto de 4 fios Simplex 4098-9756 fornecido com o sensor de foto fumaça 4098-9714.

Modelo 4098-9756 Simplex.

• Invólucro do sensor de duto com saída supervisionada para vários relés remotos; requer 24 VCC separados; inclui um relé.
• A saída do relé está sob o controle do painel.
• No painel, a saída de relé pode ser ativada manualmente ou em resposta a um alarme separado ou outra entrada.

As caixas de sensores de fumaça de duto de ar compactas simplex fornecem operação TrueAlarm para a detecção de fumaça em ar condicionado ou dutos de ventilação.

Tubos de amostragem são instalados no duto, permitindo que o ar seja direcionado ao sensor de fumaça montado na caixa.

Inclui sensor de fumaça fotoelétrico TrueAlarm instalado de fábrica e recursos:

• Informações individuais do sensor processadas pelo painel de controle do host para determinar o status do sensor.
• Transmissão digital de valores de sensores analógicos via IDNet ou MAPNET II, ​​comunicações de 2 fios.
• Sensibilidade programável, precisão consistente, compensação ambiental, teste de status e monitoramento do acúmulo de sujeira do sensor.

LEDs de diagnóstico (na placa de interface):

• LED vermelho de alarme / problema para status do sensor e exibição de pesquisa de comunicação.
• LED amarelo para indicação de falha aberta ou em curto do controle de relé supervisionado.

4098-9756 Simplex Características gerais:

• UL listado para o padrão 268A.
• A tampa transparente permite a inspeção visual.
• As portas de teste fornecem acesso de teste de fumaça funcional com a tampa no lugar.
• Montagem em dutos retangulares ou dutos redondos; o tamanho mínimo é 8 ”(203 mm) quadrados ou 18” (457 mm) de diâmetro.
• Recurso de teste magnético para início de alarme na caixa.
• A caixa opcional à prova de intempéries está disponível separadamente (consulte a folha de dados S4098-0032).

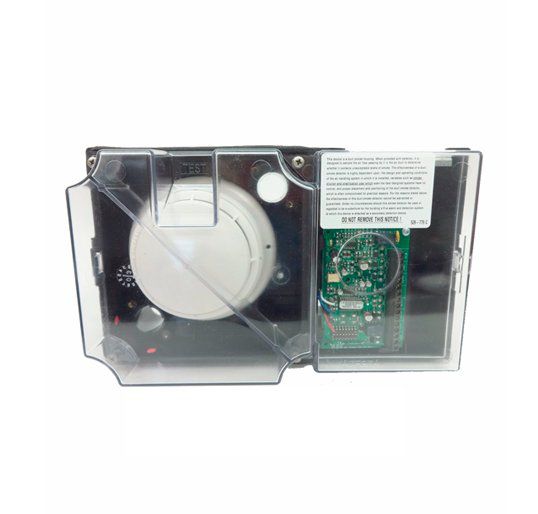

4098-9756 Simplex Carcaça do sensor de duto de ar compacto com tampa transparente para monitorar a presença de fumaça

Seleção do painel de controle.

A atividade de pico por sensor é armazenada para auxiliar na avaliação de locais específicos. O ponto de ajuste do alarme para cada sensor é determinado no painel de controle, selecionável conforme a necessidade da aplicação individual.

LED de status do sensor.

Cada LED de status vermelho do invólucro do sensor (localizado na placa de interface elétrica) pulsa para indicar a comunicação com o painel. Se o painel de controle determinar que um sensor está em alarme, ou que está sujo ou com algum outro tipo de problema, os detalhes são anunciados no painel de controle e o LED de status do invólucro do sensor ficará aceso continuamente.

Durante um alarme do sistema, o painel de controle controlará os LEDs de forma que um LED que indica um problema volte a pulsar para ajudar a identificar os sensores com alarme. (LEDs de status / alarme remoto rastreiam a operação do LED do invólucro do sensor.)
