4098-9793 SIMPLEX

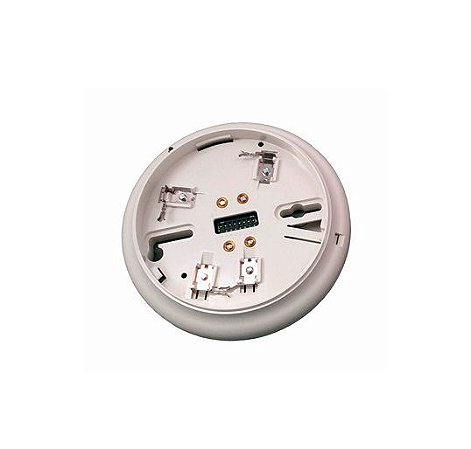

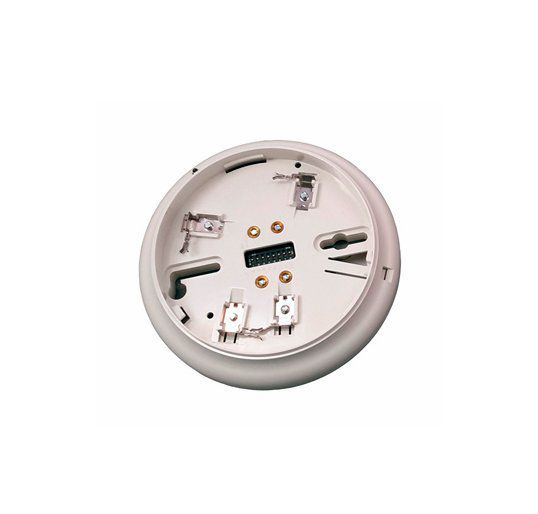

4098-9793 Simplex, Base de sensor SSD com isolador

O 4098-9793 Simplex IDNet Communications Isolator Base fornece operação de sensor analógico Simplex TrueAlarm. Além disso, ele também fornece isolamento de comunicações IDNet para melhorar a conveniência da instalação e aumentar a integridade do sistema.

O isolamento é ativado automaticamente na base quando um curto-circuito de saída é detectado e o isolamento também pode ser selecionado por base manualmente no painel de controle para auxiliar na solução de problemas de fiação.

Base isoladora para sensores analógicos TrueAlarm usando comunicações endereçáveis ​​IDNet:

• Compatível com Simplex® 4007ES, 4008, 4010, 4010ES, 4100ES ou painel de controle de alarme de incêndio Série 4100U Circuitos de linha de sinalização IDNet (SLCs) fornecendo: IDNet, IDNet +, IDNet 1+, IDNet 2 ou IDNet 2 + 2 loops de saída
• Pode ser instalado até 250 no total, permitindo o isolamento diretamente no nível do dispositivo (200 no total com 4008).
• A operação é para montagem no teto ou na parede.
• O LED montado na base indica o status do sensor.
• Projetado para compatibilidade EMI.
• UL listado para o Padrão 268; ULC listado no padrão S529.

Isolamento da fiação de curto-circuito:

• A entrada é automaticamente separada da saída quando ocorre um curto-circuito nas comunicações de saída.

O isolamento de falha de aterramento reduz o tempo para corrigir problemas de fiação:

• Os diagnósticos integrados do painel de controle auxiliam na localização de condições de falha de aterramento - o problema mais comum de fiação de instalação.

A base Simplex do isolador 4098-9793 é compatível com:

• Sensor fotoelétrico modelo 4098-9714.
• Sensor de calor modelo 4098-9733.
• Modelo multissensor 4098-9754.

Para fiação Classe B ou Classe A:

As comunicações são recebidas de entrada ou saída, permitindo que bases com fiação Classe A isolem curtos-circuitos enquanto ainda operam seus sensores.

Operação.

O isolador baseia a energização no modo de isolamento e é direcionado para se conectar pelo painel de controle. Se a fiação de saída for aceitável, a base do isolador se conectará ao resto do circuito. Se a fiação de saída estiver em curto, o isolador permanecerá isolado.
