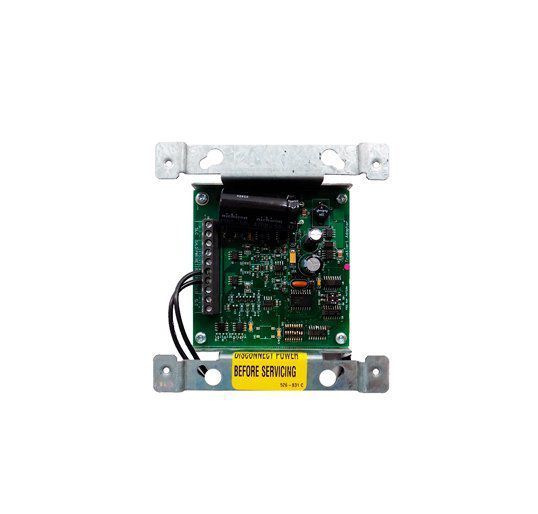

4905-9816 SIMPLEX, ADAPTADOR TRUEALERT, ADDRESSABLE.

4905-9816 Simplex, converte um único endereço de notificação endereçável TrueAlert em saídas de notificação audíveis e visíveis de 24 VCC separadas:

• A energia e as comunicações são fornecidas pelos painéis de controle de alarme de incêndio Simplex® 4100ES, 4010ES e 4007ES equipados com fontes de alimentação que fornecem notificação endereçável avançada de Circuitos de Linha de Sinalização IDNAC (SLCs) e de 4009 Repetidores IDNAC.
• A operação também é compatível com TrueAlert SLCs de fontes de alimentação TrueAlert (TPS) ou controladores endereçáveis ​​TrueAlert (4009T).
• Até dois Módulos Adaptadores Endereçáveis ​​TrueAlert podem ser conectados a um SLC IDNAC.

Recursos de saída de controle do aparelho:

• Os modos de operação são: aparelhos visíveis e audíveis ligados; ou aparelho visível apenas - com ativação determinada pelo painel de controle IDNAC SLC.
• O circuito integrado limita a corrente de pico do aparelho e fornece proteção contra sobrecorrente com reinicialização automática.
• A fiação para aparelhos audíveis e visíveis é supervisionada com operação convencional de polaridade reversa; aberturas ou curtos são relatados ao painel de controle.

Avaliações de saída do aparelho:

• Alimentação regulada do aparelho de 24 CC; a saída audível é classificada para até 30 mA, a saída visível é classificada para até 180 mA.
• Classificações de aparelhos de aplicações especiais; a saída audível é classificada para até 50 mA, a saída visível é classificada para até 250 mA.

Diagnóstico de status:

• Um LED de status visível pode ser programado no painel de controle conectado para indicar o status de polling e pode ser ativado por endereço para teste do módulo.

Características mecânicas gerais:

• Montado em caixa elétrica quadrada padrão 4 11⁄16 ”(119 mm).
• As placas de cobertura (necessárias) estão disponíveis para montagem em superfície ou embutida, pedidas separadamente.
• As placas de cobertura fornecem visualização de LED de status.
• Terminais de parafuso para conexões de fiação.

Requisitos de notificação especial. Os SLCs IDNAC ativam buzinas e / ou luzes estroboscópicas TrueAlert endereçáveis ​​em resposta aos comandos recebidos do SLC IDNAC. Para aplicações onde são necessários outros dispositivos além dos dispositivos endereçáveis ​​TrueAlert padrão, o Módulo Adaptador Endereçável TrueAlert fornece uma saída audível e visível separada ativada individualmente pelo SLC IDNAC.

As aplicações típicas são para conexão a aparelhos especiais à prova de intempéries, aparelhos com características particulares de saída de som (sinos ou sinos especiais) ou para conexão a aparelhos que são necessários para satisfazer requisitos estéticos específicos.

Mantém as vantagens do sistema endereçável TrueAlert. Com o Módulo Adaptador Endereçável TrueAlert, os dispositivos não TrueAlert podem ser controlados enquanto ainda se beneficiam da supervisão ativa do sistema TrueAlert endereçável para o Módulo Adaptador, vários modos de diagnóstico e suporte de fiação Classe B “T-tap” das conexões SLC IDNAC.
