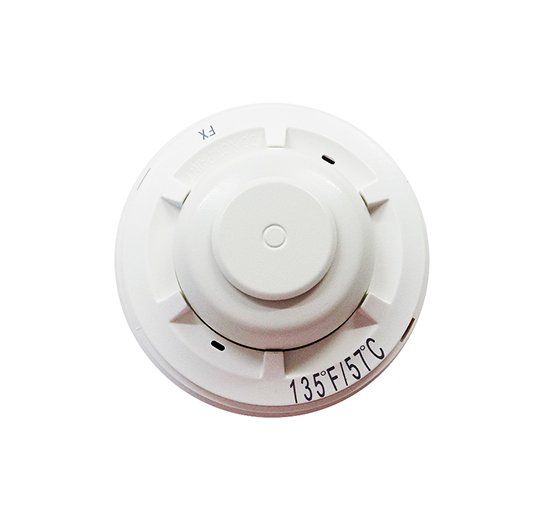

5623 Sensor do sistema 135 ° F temperatura fixa do detector de calor apenas

O sensor do sistema 5623, série 5600 oferece uma linha completa de configurações para acomodar uma ampla gama de aplicações. Ambos os modelos de circuito único e duplo estão disponíveis para classificações de baixa e alta temperatura com ativação de temperatura fixa ou combinação de temperatura fixa / taxa de aumento (ROR). O elemento ROR dos modelos fixos / ROR é restaurável para acomodar testes de campo.

Para satisfazer uma variedade de necessidades de instalação, a série 5600 pode ser facilmente montada em caixas traseiras octogonais e de grupo único. E esses modelos acomodam caixas traseiras de quatro quadrados quando usados ​​com um anel de gesso quadrado a redondo. O suporte de montagem reversível permite instalações embutidas e de montagem em superfície.

A série 5600 fornece marcações claras na parte externa da unidade para garantir que o detector adequado esteja sendo usado. Os caracteres alfanuméricos identificam o método de ativação, bem como a classificação da temperatura, em graus Fahrenheit e Celsius.

Os modelos de temperatura fixa são identificados como FX, enquanto as unidades de combinação fixa / taxa de aumento são marcadas como FX / ROR. A série 5600 também fornece um indicador de pós-ativação na forma de um coletor. Quando o detector é ativado, o coletor cai da unidade, facilitando a identificação da unidade em alarme.

Especificações Técnicas 5623 Sensor do Sistema

• Tensão operacional / classificações de contato (resistivas): 6 125 VCA / 3A, 6 28 VCC / 1A, 125 VCC / 0,3A, 250 VCC / 0,1A
• Temperatura máxima de instalação: 100F (38C)
• Temperatura do alarme: Modelos: 135F (57C)
• Faixa de umidade operacional: 5 a 95% UR sem condensação
• Terminais de entrada: 14 22 AWG
• Montagem da BackBox: 312 octogonais, 4 octogonais, Grupo único, 4 quadrados com um anel de gesso quadrado a redondo
• Dimensões com suporte de montagem: Diâmetro: 4,57 ″ (11,6 cm), Altura: 1,69 ″ (4,3 cm)
• Peso: 6 onças. (170 g)
