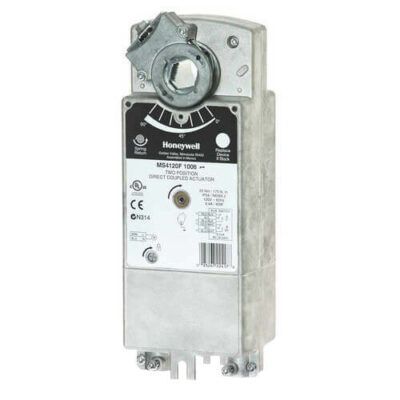

Atuador Amortecedor de Duas Posições com Retorno por Mola para Aplicações de Fogo e Fumaça (175 lb-in)

Atuador Amortecedor de Duas Posições com Retorno por Mola para Aplicações de Fogo e Fumaça (175 lb-in)

Atuadores de retorno direto por mola (DCA) para controle liga / desliga do amortecedor com uma caixa de junção integral. O atuador aceita um sinal liga / desliga de um controlador de um pólo único (SPST). Eles são projetados para operar de forma confiável em sistemas de controle de fumaça que requerem classificações do Underwriter's Laboratories Inc. UL555S de até 350 F.

Possui 175 lb-in. (20 Nm) torque de acionamento mínimo a 350F (176C). O retorno integral da mola de aço inoxidável garante o nível de torque de retorno. A montagem reversível permite que o atuador seja usado para rotação da mola no sentido horário (cw) ou anti-horário (ccw). Tempo de retorno da mola de quinze segundos. Nenhum ciclo especial necessário durante a manutenção de longo prazo. Nenhum ruído audível durante a espera. O design patenteado elimina a necessidade de interruptores de limite e reduz o consumo de energia. Modelos disponíveis com chaves de indicação de posição SPST integradas de alta temperatura (350 F) (<7 graus,> 85 graus). Fios de chumbo de teflon de alta temperatura. Ângulo de rotação de noventa e cinco graus para um fechamento mais forte. O atuador mantém o torque nominal em nível de potência reduzido. Carcaça de alumínio fundido. O projeto da caixa permite uma montagem embutida no amortecedor. Indicador de alta temperatura incluído.

Especificações Tipo de atuador: Amortecedor, válvula Tipo de aplicação: Fogo e fumaça Modo de segurança contra falhas: Retorno de mola Tensão de alimentação: 100 a 250 Vca Número de chave auxiliar interna: 2 Chaves auxiliares externas disponíveis: Sim, SW2-USTipo de adaptador de eixo: grampo autocentrado Operação manual: Manual CrankMounting: Acoplamento direto Freqüência: 60 Hz, 50 Hz Curso rotacional: 95 Â +/- 3 graus Ajuste do curso rotacional: Mecanicamente limitado a incrementos de 5 graus Direção do retorno da mola: Por orientação Tempo, Retorno máximo da mola (segundos): 15 segundos Tempo, Condução nominal a 60 Hz (seg): 15 seg. Direção de retorno da mola: Por orientação Dimensões (pol.): 9,72 pol. de altura x 3,94 pol. de largura x 2,95 pol. de profundidade. Eixos de amortecimento compatíveis (pol.): 3/8 a 1,06 pol. redondo ou 3/8 a 11 / 16 pol. Quadrada Faixa de temperatura, ambiente (F): -40 F a 130 F Faixa de umidade operacional (% UR): 5 a 95% UR,sem condensação Inclui: adaptador de eixo autocentrante, manivela de 3 mm
