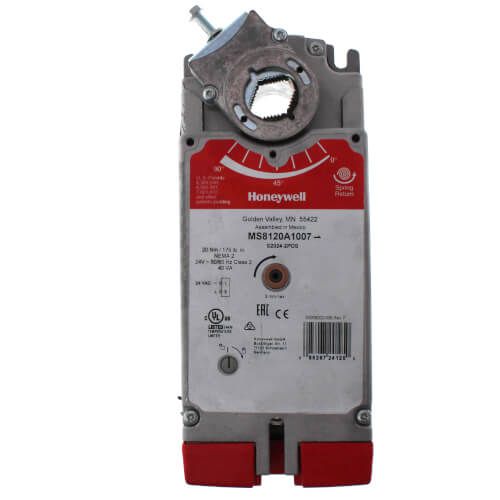

Atuador Amortecedor de Duas Posições com Retorno por Mola para HVAC, 24v (175 lb-in)

Atuador Amortecedor de Duas Posições com Retorno por Mola para HVAC, 24v (175 lb-in)

MS4120, MS7520, MS8120 Atuadores de retorno direto por mola (DCA) são usados ​​em sistemas de aquecimento, ventilação e ar condicionado (HVAC). Eles podem acionar uma variedade de elementos de controle finais de um quarto de volta que requerem operação à prova de falhas com retorno por mola.

Apresenta submotor DC sem escova com proteção eletrônica de estol para modelos flutuantes / modulantes. Submotor DC de escova com proteção eletrônica de estol para modelos de 2 posições. Adaptador de eixo autocentrante (acoplamento de eixo) para uma ampla variedade de tamanhos de eixo. Modelos disponíveis para uso com controles de tensão de duas posições, pólo único (spst), linha (Série 40) ou baixa (Série 80). Modelos disponíveis para uso com controles flutuantes ou comutados de pólo único e duplo lance (spdt) (Série 60). Modelos disponíveis para uso com controles proporcionais de corrente ou tensão (Série 70). Modelos disponíveis com controle flutuante / modulante combinado em um único dispositivo. Modelos disponíveis com zero e amplitude ajustáveis. Modelos disponíveis com interruptores finais internos de tensão de linha. Tampa de acesso para facilitar a conectividade.
Carcaça de metal com limites de extremidade mecânicos integrados. A direção do retorno da mola pode ser selecionada no campo. Indicador de posição do eixo e escala. Capacidade de enrolamento manual com função de travamento. UL (cUL) listado e compatível com CE. Todos os modelos são classificados para plenum de acordo com UL873.

Especificações Tipo de atuador: Damper, ValveApplication Type: HVAC Fail Safe Mode: Spring ReturnControl Signal: SPST, 2 PositionSupply Voltage: 24 Vac +/- 20% Shaft Adapter Type: Self Centering ClampingManual Operation: Manual CrankMounting: Direct CoupledFrequência: 60 Hz, 50 Hz Curso rotacional: 95 ° +/- 3 graus Ajuste do curso rotacional: Incrementos de 5 graus limitados mecanicamente Direção de retorno da mola: Por orientação Tempo, Retorno máximo da mola (seg): 20 seg. Tempo, Condução nominal a 60 Hz (seg): 45 seg. Retorno da mola Direção: Por orientação Dimensões (pol.): 9,72 pol. De altura x 3,94 pol. De largura x 2,95 pol. Profundidade Eixos de amortecimento compatíveis (pol.): 3/8 a 1,06 pol. Redondo ou 3/8 a 11/16 pol. Quadrado Faixa de temperatura , Ambiente (F): -40 F a 140 F Faixa de umidade operacional (% UR): 5 a 95% UR, sem condensação Inclui: Suporte de montagem,adaptador de eixo autocentrante, manivela de 3 mm
