Atuador com pé de retorno sem mola 24/120 / 230V c / 2 Auxiliar interno. Interruptores, 150 lb-in.

Atuador com pé de retorno sem mola 24/120 / 230V c / 2 Auxiliar interno. Interruptores, 150 lb-in.

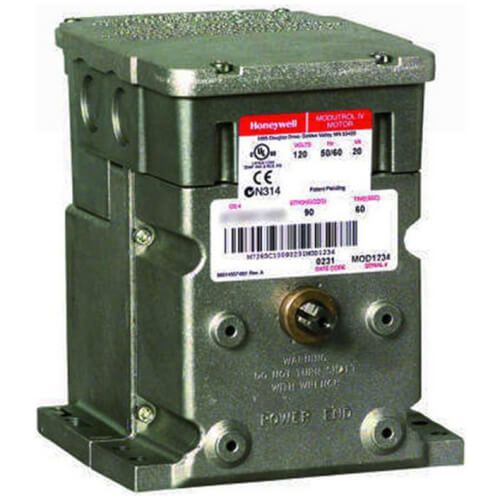

Os motores Modutrol IV Série 72 com retorno e sem retorno por mola são usados ​​para controlar amortecedores e válvulas. Os motores aceitam um sinal de corrente ou tensão de um controlador eletrônico para posicionar um amortecedor ou válvula em qualquer ponto entre aberto e fechado.
Características O retorno integral da mola retorna o motor à posição normal quando a energia é interrompida. A caixa de junção integral fornece proteção contra intempéries NEMA 3 se o motor for montado na posição vertical. O motor e os circuitos operam a partir de 24 VCA. Os terminais de conexão rápida são padrão - um adaptador de terminal de parafuso está disponível. O suporte do adaptador para combinar a altura do eixo de motores mais antigos está disponível. Os motores têm curso ajustável em campo (90 a 160 graus). Chaves auxiliares integrais estão disponíveis montadas de fábrica ou podem ser adicionadas em campo. Os motores de retorno por mola podem operar as articulações da válvula a partir da extremidade de alimentação ou eixos da extremidade auxiliar para aplicações de válvula normalmente fechadas ou normalmente abertas. Todos os modelos possuem eixos duplos (com fenda e rosca em ambas as extremidades). Todos os modelos possuem cames de chave auxiliar. Torque fixo em toda a faixa de tensão. Os motores são projetados para válvulas e amortecedores normalmente abertos ou normalmente fechados. Modelos disponíveis com início ajustável (zero) e amplitude. Modelos disponíveis com sinal de entrada de 4 a 20 mA. Modelos disponíveis com sinal de entrada de 2 a 10 Vdc. Carcaça de alumínio fundido.
EspecificaçõesTipo de aplicação: Electric Fail Safe Mode: Non-Spring Return Control Signal: Modulating, 4-20 mA Motor Shaft: Dual ended ShaftStroke: Fixo; 160 graus, interruptores auxiliares externos assimétricos disponíveis: Sim Frequência: 50 Hz, 60 Hz Consumo de energia Condução (VA): 15 VA Dimensões do eixo (pol.): 0,375 pol. Forma do eixo: Quadrado Montagem: pé montadoDimensões: 6 7/16 pol. De altura x 5 1/2 pol. de largura x 8 3/4 pol. de profundidade Faixa de temperatura: -40 a 150F Carga de peso morto no eixo (ambas as extremidades) (lb): 200 lbs de carga de peso morto no eixo (combinada em ambos os eixos) (lb): Classificações de chave auxiliar de 300 lbs AFL - 120 Vca: 7,2A Classificações de chave auxiliar AFL - 240 Vca: 3,6A Classificações de chave auxiliar ALR- 120 Vca: 43,2A Classificação de chave auxiliar ALR- 240 Vca: 21,6A
