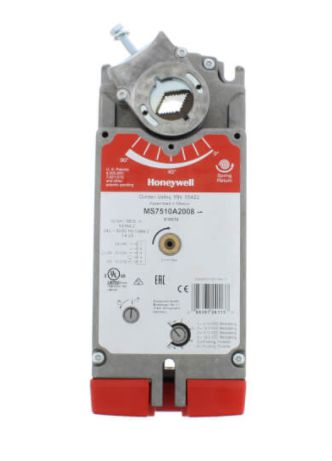

Atuador flutuante com retorno por mola para HVAC (88 lb-in)

Atuador flutuante com retorno por mola para HVAC (88 lb-in)

Inclui: suporte de montagem, adaptador de eixo autocentrante, manivela de 3 mm

MS4110, MS7510, MS8110 Série S10 Atuadores de Acoplamento Direto de Retorno por Mola (DCA) são usados ​​em sistemas de aquecimento, ventilação e ar condicionado (HVAC). Eles podem acionar uma variedade de elementos de controle finais de um quarto de volta que requerem operação à prova de falhas com retorno por mola.

Apresenta submotor DC sem escova com proteção eletrônica de estol para modelos flutuantes / modulantes. submotor DC de escova com proteção eletrônica de estol para modelos de 2 posições. Adaptador de eixo autocentrante (acoplamento de eixo) para uma ampla variedade de tamanhos de eixo. Modelos disponíveis para uso com controles de tensão de duas posições, pólo único (spst), linha (Série 40) ou baixa (Série 80). Modelos disponíveis para uso com controles flutuantes ou comutados de pólo único e duplo lance (spdt) (Série 60). Modelos disponíveis para uso com controles proporcionais de corrente ou tensão (Série 70). Modelos disponíveis com controle flutuante / modulante combinado em um único dispositivo. Modelos disponíveis com zero e amplitude ajustáveis. Modelos disponíveis com interruptores finais internos de tensão de linha. Tampa de acesso para facilitar a conectividade. Carcaça de metal com limites de extremidade mecânicos integrados. A direção do retorno da mola pode ser selecionada no campo. Indicador de posição do eixo e escala. Capacidade de enrolamento manual com função de travamento. UL (cUL) listado e compatível com CE. Todos os modelos são classificados como plenum de acordo com a UL873.

Especificações Tipo de atuador: Damper, ValveApplication Type: HVAC Fail Safe Mode: Spring Return Sinal de controle: Floating, (0) 2-10 Vdc (4-20 mA w / 500 ohm resistor) Tensão de alimentação: 24 Vac +/- 20% Adaptador do eixo Tipo: Fixação autocentrada Operação manual: Manivela manualMontagem: Acoplamento direto Freqüência: 60 Hz, 50 Hz Curso rotacional: 95 Â +/- 3 graus Ajuste do curso rotacional: Mecanicamente limitado a incrementos de 5 graus Direção de retorno da mola: Por orientação, Tempo, Retorno máximo da mola (seg) : 20 s Sincronização, acionamento nominal a 60 Hz (s): 90 segundos Rotação para abrir: por switchSpring Return Sent: Por orientação Dimensões (pol.): 9,72 pol. Alta x 3,94 pol. Largura x 2,95 pol. Profundidade Eixos Amortecedores Compatíveis (pol.) : 3/8 a 1,06 pol. Redondo ou 3/8 a 11/16 pol. Quadrado Faixa de temperatura, ambiente (F): -40 F a 140 F Faixa de umidade operacional (% UR): 5 a 95% UR,Sem Condensação
