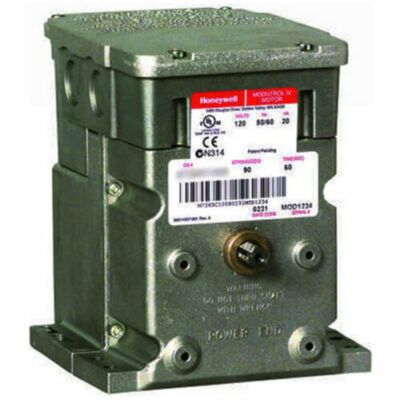

Atuador montado com pé de retorno sem mola de 120 V, 75 lb-pol. Feedback não linear de torque (somente aplicações escravas)

Atuador montado com pé de retorno sem mola de 120 V, 75 lb-pol. Feedback não linear de torque (somente aplicações escravas)

Esses motores de controle flutuante sem retorno por mola da Série 62 Modutrol IV são usados ​​com controladores que fornecem uma saída comutada ou flutuante para operar amortecedores ou válvulas. Esses motores também têm um potenciômetro de realimentação isolado eletricamente interno que fornece indicação da posição do eixo do motor. Alguns modelos podem ser usados ​​para motores da Série 90 escravos.
Características A caixa de junção integral fornece proteção contra intempéries NEMA 3 se o motor for montado na posição vertical. O motor e os circuitos operam a partir de 24 VCA. Os terminais de conexão rápida são padrão - um adaptador de terminal de parafuso está disponível. O suporte do adaptador para combinar a altura do eixo de motores mais antigos está disponível. Os motores têm curso ajustável em campo (90 a 160 graus).
Chaves auxiliares integrais estão disponíveis montadas de fábrica ou podem ser adicionadas em campo. Todos os modelos possuem eixos duplos (com fenda e rosca em ambas as extremidades). Todos os modelos possuem cames de chave auxiliar. Torque fixo em toda a faixa de tensão. Os motores são projetados para válvulas e amortecedores normalmente abertos ou normalmente fechados. Inclui potenciômetro de feedback isolado eletricamente que fornece indicação da posição do eixo. Os modelos -S com feedback não linear são apenas para aplicações escravas.
EspecificaçõesTipo de aplicação: Electric Fail Safe Mode: Non-Spring Return Control Signal: Floating Motor Shaft: Dual ended ShaftStroke: Adjustable; 90 a 160 graus, interruptores auxiliares externos assimétricos disponíveis: Sim Frequência: 50 Hz, 60 Hz Consumo de energia Acionamento (VA): 15 VA Dimensões do eixo (pol.): 0,375 pol. Formato do eixo: Quadrado Montagem: montado no péDimensões: 6 7/16 pol. . alta x 5 1/2 pol. de largura x 8 3/4 pol. de profundidade Faixa de temperatura: -40 a 150F Carga de peso morto no eixo (ambas as extremidades) (lb): 200 libras de carga de peso morto no eixo (combinada em ambos os eixos) (lb ): 300 lbs Rotação do eixo (mediante aumento do sinal de controle): Dependente da fiação (normalmente fechada) Classificações da chave auxiliar AFL - 120 Vca: 7,2A Classificações da chave auxiliar AFL - 240 Vca: 3,6A Classificação da chave auxiliar ALR- 120 Vca: 43,2A Classificações de chave auxiliar ALR- 240 Vac: 21.6A
