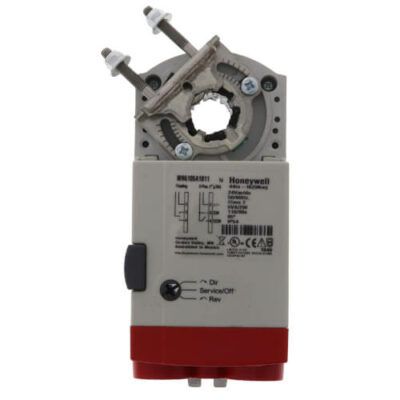

Atuador VAV flutuante sem retorno por mola para controladores Spyder / Stryker, 44 lb-in - 5Nm

Atuador VAV flutuante sem retorno por mola para controladores Spyder / Stryker, 44 lb-in - 5Nm

Atuador de reposição, apenas para uso com controladores Spyder e Stryker com atuadores integrais. Este atuador acoplado direto sem retorno por mola fornece controle flutuante de unidades VAV. Ele fornece controle confiável para aplicações de amortecedores de ar com até 10 pés quadrados (0,9 m²) / 44 lb-pol. (5 Nm) (lâminas de amortecimento sem vedação; dependente da fricção do ar).

Características:
Desengate para ajuste manual
Limites finais mecânicos ajustáveis
Montável em qualquer orientação

Especificações:
Aplicação: HVAC
Dimensões (pol.): 7,31 pol. De altura x 5,31 pol. De largura x 3,25 pol. De profundidade
Inclui: Adaptador de eixo
usado com: controladores Spyder e Stryker
Peso (lb): 1,2 lb
Materiais: Caixa de plástico
Montagem:
Freqüência de acoplamento direto : 50 Hz;
Aprovações de 60 Hz , Underwriters Laboratories Inc .: UL873
Conexões elétricas: fita com conector de 3 pinos para controladores Spyder e Stryker
Faixa de umidade operacional (% UR): 5 a 95% UR,
tensão de alimentação sem condensação : 24 VCA + 20%, -15%;
Consumo de energia 24 Vdc : Condução - 5 VA
Faixa de temperatura de transporte e armazenamento (F): -22 F a +176 F
Faixa de temperatura ambiente (F): -5 F a +122 F
Classificação máxima de ruído: Condução (dB (A) @ 1m) - 35
Curso: 95 ± 3 graus
Dimensões do eixo (pol.): Quadrado de 1/4 a 1/2 pol. Ou redondo de 3/8 a 1/2 pol.
Tipo de atuador:
Sinal de controle do amortecedor :
Modo de proteção contra falhas flutuante :
Classificação de torque de retorno sem mola (lb-in.): 44 lb-in.
Classificação de torque (Nm): 5 Nm
Classificações de torque adicionais (lb-pol.): Parada máxima 70 lb-pol.
Classificações de torque adicionais (Nm): Parada máxima 8 Nm
Rotação para abrir: Até 95 graus
Ajuste do curso rotacional:
Sincronização de paradas ajustáveis ​​integrais duplas , Nominal: Acionamento a 60 Hz, 90 seg.
Tipo de adaptador de eixo: grampo de parafuso em U
Operação manual: Desembreagem mecanismo
