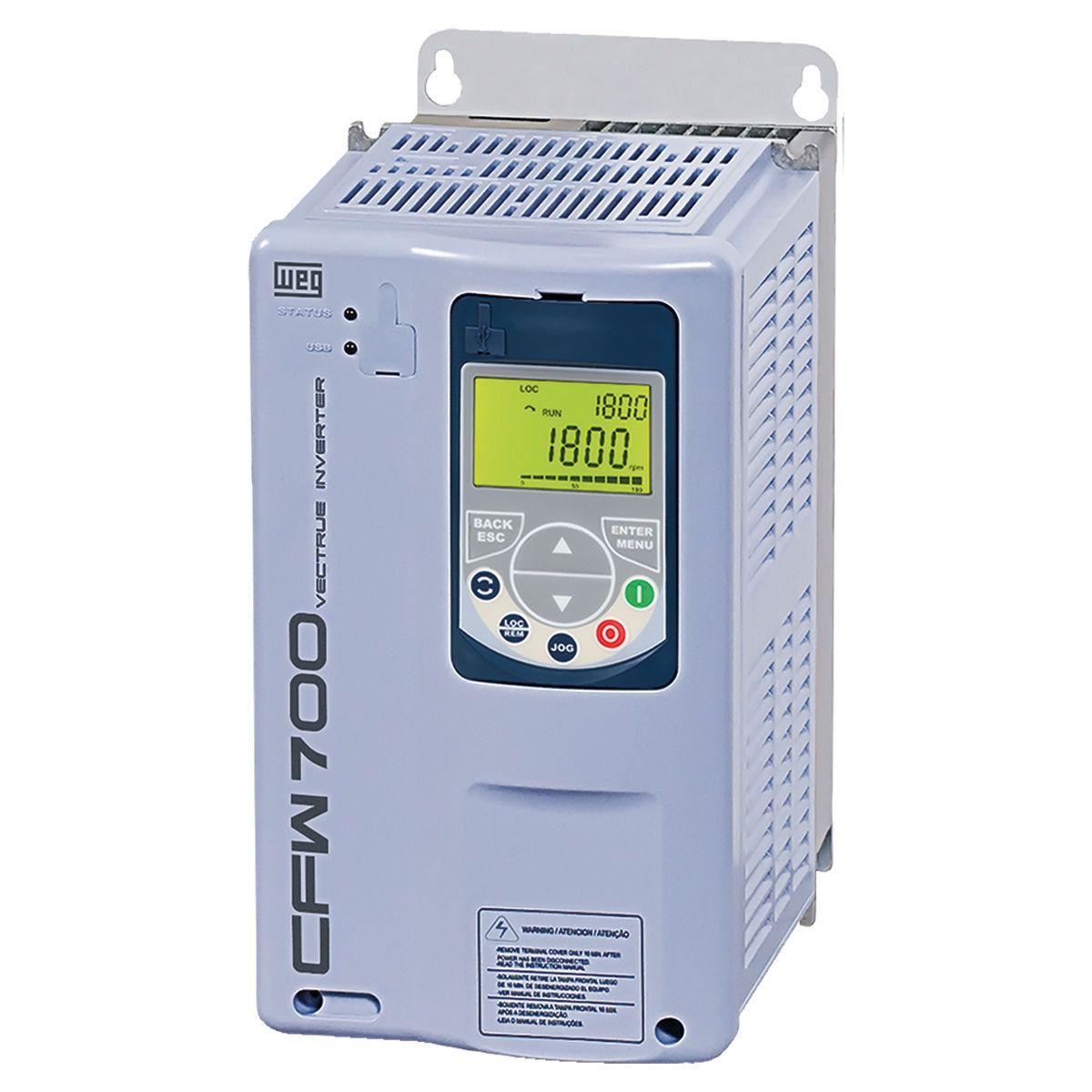

O inversor de frequência CFW700 é um acionamento de velocidade variável com tecnologia de última geração para motores de indução trifásicos. Pode ser utilizado nas mais diversas aplicações, possui controle vetorial, ótimo desempenho, robustez e vários acessórios já incorporados na versão padrão, aliados a qualidade dos inversores WEG sempre com ótimo custo benefício.
INFORMAÇÕES TÉCNICAS
Código: 11410183
Modelo: CFW700A13P5T4DB20C3Y1
Tensão Nominal de Alimentação: 380V a 480V
Número de Fases de Entrada: Trifásico
Corrente Nominal de Operação (ND): 13,5A
Corrente Nominal de Operação (HD): 11A
Classificação de Corrente de Sobrecarga:
Em ND (Normal Duty): com Sobrecarga de 110% da Corrente Nominal em 1min ou 150% da Corrente Nominal em 3s
Em HD (Heavy Duty): com Sobrecarga de 150% da Corrente Nominal em 1min ou 200% da Corrente Nominal em 3s
Capacidade de Motor Elétrico Aplicável: 7,5CV
Frenagem Reostática: Com Frenagem
Faixa de Frequência de Saida: 0 a 300Hz
Tipos de Controle:
V/F (Escalar)
VVW: (Controle Vetorial de Tensão)
PWM SVM: (Space Vector Modulation)
S/P: Sem Plug-In
Entradas:
Analógicas – 2 Entradas / para sinal em tensão elétrica: 0 a 10V e para sinal em corrente elétrica: 0 a 20mA / impedância: 400kohms para entrada em tensão, 500ohms para entrada em corrente / Máxima Tensão nas entradas: 15VCC / Funções programáveis
Digitais – 8 Entradas Biderecionais: nível alto de entrada: 10VCC e nível minimo de entrada: 2VCC / Tensão máxima de entrada: 30VCC / Impedância de Entrada: 400kohms / Funções Programáveis
Saídas:
Relé - 1 Saída com Contato NA/NF / Tensão Máxima: 250VCA ou 30VCC / Corrente Máxima: 0,75A / Funções Programáveis
Transistor - 4 Saídas: Dreno Aberto / Tensão Máxima: 30VCC / Corrente Máxima: 100mA / Funções Programáveis
Analógica - 2 Saídas / Saídas a Tensão: 0 a 10VCC / Saídas a Corrente: 4 a 20mA / Resolução: 10 Bits / Carga Máxima em Tensão: RL ≥ 10kohms e Carga Máxima em Corrente: RL ≥ 500ohms / Funções Programáveis
Relação de Aplicação entre Tensão/Frequência:
380V 50Hz / 60Hz
400V 50Hz / 60Hz
440V 50Hz / 60Hz
460V 60Hz
480V 60Hz
Grau de proteção: IP20
Dimensões(mm):
Altura – 247
Largura – 145
Profundidade – 227
APLICAÇÕES:
Recomendável para o acionamento variável em motores de: agitadores, granuladores, misturadores, paletizadores, ventiladores, secadores.
Largura | 35 |
---|---|
Altura | 30 |
Comprimento | 23 |
Marca | WEG |
Tensão | 380VCA |
