Tipo de produto estendido:OS400D12
ID do produto:1SCA022753R1850
EAN:6417019244884

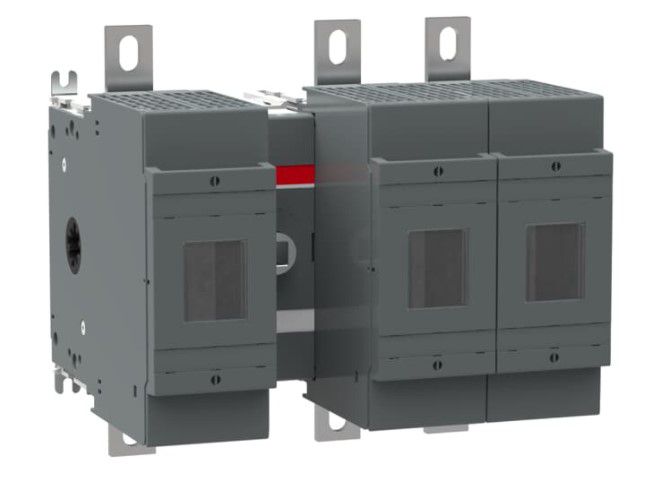

Descrição do catálogo:OS400D12 SWITCH FUSE
Longa descrição:Fusíveis de interruptor, operados frontalmente, 3 polos, 12 (entre os polos), DIN, 0,1,2, alça e eixo não incluídos,
NOVO NA CAIXA
Dimensões
Largura líquida do produto: 255 mm
Altura líquida do produto: 230 mm
Profundidade / comprimento líquido do produto: 193 mm
Peso líquido do produto: 6,3 kg
13,89 lb
Técnico
Corrente operacional nominal AC-21A (Ie) :( 500 V) 400 A
(690 V) 400 A
Corrente operacional nominal AC-22A (Ie) :( 380 ... 415 V) 400 A
(500 V) 400 A
(690 V) 400 A
Corrente operacional nominal AC-23A (Ie) :( 380 ... 415 V) 400 A
(500 V) 400 A
(690 V) 400 A
Potência operacional nominal AC-23A (Pe) :( 220 ... 240 V) 132 kW
(400 V) 220 kW
(415 V) 230 kW
(500 V) 280 kW
(690 V) 400 kW
Corrente térmica convencional de ar livre (Ith): q = 40 ° C 400 A
Corrente térmica convencional (Ithe): Totalmente fechado 400 A
Tensão suportável de impulso nominal (Uimp): 12 kV
Tensão nominal de isolamento (Ui): 1000 V
Tensão operacional nominal: Circuito principal 690 V AC
Corrente suportável nominal de curta duração (Icw): por 1 s 14 quiloampere rms
Corrente nominal de curto-circuito condicional (Inc) :( 690 V) 80 kA
Perda de energia: em condições nominais de operação por pólo 45 W
Grau de poluição: 3
Tipo de alça: alça e eixo não incluídos
Mecanismo de operação dos interruptores: 12 (entre os pólos)
Posição dos terminais de linha: Topo para dentro - Fundo para fora, Fundo para dentro - Topo para fora
Tamanho do fusível: 0,1,2
Sistema de fusíveis: DIN
Modo de operação: Operado pela frente
Padrões: IEC 60947-3
Tipo de montagem: montagem de base
Número de polos: 3
Tipo de terminal: terminais lug
Largura do terminal: 25 mm
Torque de aperto: 30 ... 44 N · m
Tipo de fusível: DIN
