O Bosch D125B tem dois loops alimentados por NFPA Classe B separados.

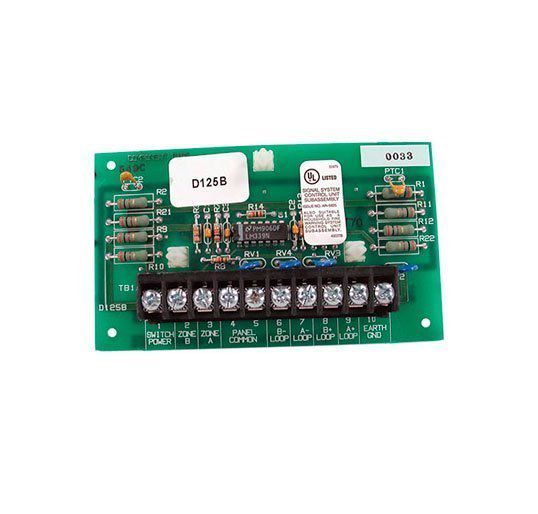

Interface de loop alimentada D125B. O módulo fornece 2 loops alimentados Classe B para conectar dispositivos de 12 ou 24 VCC, dois ou quatro fios contra incêndio ou roubo ou até 50 detectores de quebra de vidro 12 VCC de dois fios. Ele relata alarme de loop individual ou problema e falha de aterramento; e permite a reinicialização do dispositivo de travamento do painel ou da estação central.

O D125B tem dois loops alimentados por NFPA Classe B separados. O módulo supervisiona cada um dos loops quanto a aberturas, curtos ou faltas à terra. Ambos os loops podem ser alimentados com 12 VCC ou 24 VCC para conectar detectores de dois fios compatíveis ou outros dispositivos de dois ou quatro fios, como interruptores de fluxo de água retardados, estações manuais, detectores de calor ou detectores de quebra de vidro.

O D125B é adequado para conectar dispositivos de incêndio ou roubo em aplicações comerciais, industriais e institucionais. Escolas, escritórios e instalações de saúde são aplicações comerciais típicas.

Supervisão de Loop

O D125B precisa ser conectado eletricamente ao aterramento e ao comum do painel de controle. O D125B possui um terminal de saída de supervisão para cada um de seus loops. Todas as designações de terminal estão claramente marcadas na placa de circuito do módulo. Para supervisionar os loops, instale um resistor de fim de linha (EOL) além do último detector de cada loop de proteção. Se você estiver instalando um D125B em um novo sistema ou adicionando dispositivos a um sistema existente, use o resistor de 1,8 kΩ (P / N: F01U009011) fornecido com o módulo.

O D125B causa um curto no circuito de proteção no painel de controle quando os lados alto (+) e baixo (-) de qualquer circuito do módulo estão em curto ou quando um detector de fumaça é ativado. O D125B abre o circuito de proteção no painel de controle durante as seguintes condições:

• Qualquer um dos loops de proteção do módulo está aberto.
• O módulo de interface D125B não tem energia.
• Tanto o lado alto (+) do loop quanto o lado inferior (-) do loop estão em curto com o aterramento.

Com os painéis de controle da série G (consulte Produtos compatíveis), um curto para o aterramento causa uma condição de falha de aterramento quando a detecção de falha de aterramento está habilitada. Ao programar para aplicações de incêndio, consulte o guia de operação e instalação do painel de controle apropriado.

Aplicações 24 VDC

Uma fonte de alimentação auxiliar é usada em aplicações de 24 VCC. A fonte de alimentação auxiliar fornece energia para o módulo e todos os dispositivos conectados aos dois loops.
