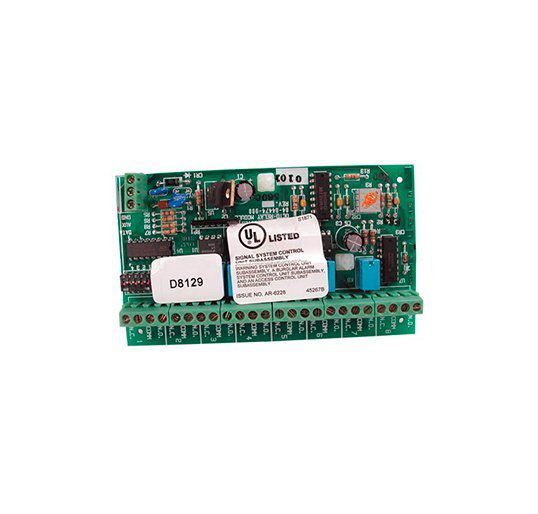

Módulo Octo-relé Bosch D8129.

O Módulo Octo-relé D8129 é adequado para aplicações que requerem relés Form C para operar sistemas auxiliares ou para exibir o status do sistema de incêndio em anunciadores remotos. Componentes de construção, como HVAC, liberadores de fechadura de porta e pressurização de poço de escada podem interagir com o D8129 para controle e monitoramento completo do sistema. Instalações industriais, comerciais e institucionais são instalações típicas para o módulo D8129. Os oito relés integrados podem ser programados para ativar o alarme do sistema, falha do sistema, zona individual ou falhas de ponto e por meio de controle remoto por usuários autorizados.

• Funções de relé programáveis
• Fornece oito relés Form C
• 1 A a 30 VCC classificação de contato do relé
• Configuração do interruptor deslizante
• Permite o controle remoto de relés

O Módulo Octo-relé D8129 fornece oito relés Form C programáveis. Cada relé fornece comutação de contato seco classificado para 1,0 A a 30 VCC. Os relés são acessados ​​por meio de conexões de terminal de parafuso integradas. O D8129 usa informações da saída de dados seriais do painel de controle para ativar os relés. Os interruptores integrados são usados ​​para configurar o D8129 para diferentes modos de operação ou para especificar os números de saída do relé. Essas chaves, junto com as opções de programação do painel de controle, determinam a resposta do D8129 aos dados seriais. A programação dentro do painel de controle pode ativar relés específicos ou conjuntos de relés em resposta às condições do sistema. Para os painéis de controle da Série G, as chaves deslizantes são configuradas para números de saída de relé específicos, que são ativados de acordo com sua programação. O D8129 usa cinco interruptores deslizantes com várias opções de configuração para configurar seu modo de operação. O D8129 recebe dados seriais do painel de controle e ativa relés em resposta às condições do painel de controle e configurações de chave deslizante. Os relés podem ser programados para controle remoto a partir de um teclado do painel.

Relés de Saída

Cada saída de relé fornece uma saída normalmente aberta e uma saída normalmente fechada.

Modos de operação

Uma chave deslizante com várias configurações de chave pode ser usada para configurar o módulo para um modo específico de operação para sistemas da Série D8112 ou a programação pode ser usada para determinar a operação do relé para sistemas da Série G.

Painéis de controle compatíveis

• B9512G / B9512G-E
• B8512G / B8512G-E
• D9412GV4 / D7412GV4 / D7212GV41
• D9412GV3 / D7412GV3 / D7212GV31
• D9412GV2 / D7412GV2 / D7212GV21

Considerações de montagem

Até quatro Módulos Octo-relé D8129 podem ser montados em um gabinete de painel de controle. Para módulos adicionais, use o suporte de montagem D137.

Considerações sobre fiação

O D8129 se conecta a um painel de controle usando a saída auxiliar de 12 VCC, saída de dados serial e terminais comuns. Use fios de 1,5 mm a 0,6 mm (16 AWG a 22 AWG) do módulo ao painel de controle.
