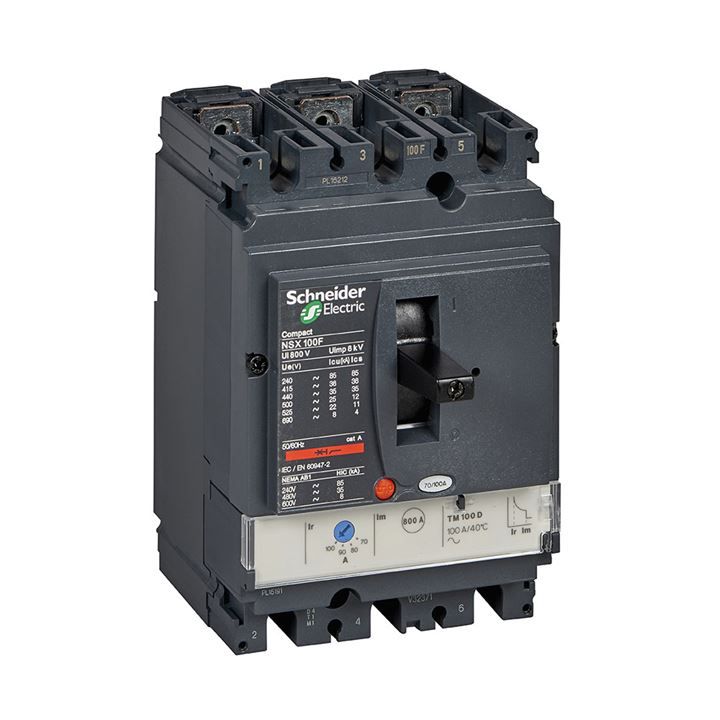

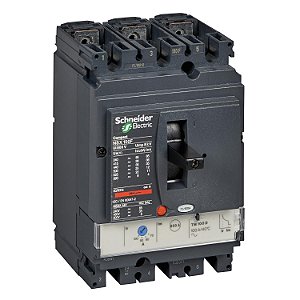

Compact NSX
linha de produto
ComPact NSX100...250
Nome abreviado do dispositivo
NSX100F
tipo de produto ou componente
Disjuntor
Aplicação do dispositivo
Distribuição
Number of poles
3P
descrição dos polos protegidos
3t
[In] corrente nominal
100 A a 40 °C
[Ue] tensão de operação nominal
690 V CA 50/60 Hz
tipo de rede
CA
frequência da rede
50/60 Hz
adequação para isolamento
Sim conforme EN/IEC 60947-2
categoria de uso
Categoria A
[Icu] rated ultimate short-circuit breaking capacity
10 kA a 600 V CA 50/60 Hz para UL 508
25 kA a 480 V CA 50/60 Hz para UL 508
85 kA a 240 V CA 50/60 Hz para UL 508
22 kA Icu a 525 V CA 50/60 Hz para IEC 60947-2
25 kA Icu a 500 V CA 50/60 Hz para IEC 60947-2
35 kA Icu a 440 V CA 50/60 Hz para IEC 60947-2
36 kA Icu a 380/415 V CA 50/60 Hz para IEC 60947-2
8 kA Icu a 660/690 V CA 50/60 Hz para IEC 60947-2
85 kA Icu a 220/240 V CA 50/60 Hz para IEC 60947-2
Performance level
F 36 kA 415 V CA
nome da unidade de disparo
TM-D
tecnologia da unidade de disparo
Termomagnético
funções de proteção da unidade de disparo
LI
Tipo de controle
Alavanca articulada
Circuit breaker mounting mode
Fixo
Complementar
[Ui] tensão de isolamento nominal
800 V CA 50/60 Hz
[Uimp] tensão suportável de impulso nominal
8 kV
[Ics] rated service short-circuit breaking capacity
11 kA a 525 V CA 50/60 Hz para IEC 60947-2
35 kA a 440 V CA 50/60 Hz para IEC 60947-2
36 kA a 380/415 V CA 50/60 Hz para IEC 60947-2
4 kA a 660/690 V CA 50/60 Hz para IEC 60947-2
85 kA a 220/240 V CA 50/60 Hz para IEC 60947-2
12,5 kA a 500 V CA 50/60 Hz para IEC 60947-2
durabilidade mecânica
50000 ciclos
durabilidade elétrica
10000 ciclos a 690 V pol
20000 ciclos a 690 V pol/2
30000 ciclos a 440 V pol
50000 ciclos a 440 V pol/2
suporte de montagem
Placa posterior
conexões da parte de cima
Frontal
conexão na parte inferior
Frontal
passo de conexão
35 mm
tipo de proteção
Proteção contra sobrecargas (térmicas)
Proteção contra curtos-circuitos (magnético)
classificação da unidade de disparo
100 A a 40 °C
Long-time pick-up adjustment type Ir (thermal protection)
Ajustável
[Ir] long-time protection pick-up adjustment range
0,7...1 x pol
Long-time protection delay adjustment type tr
Fixo
[tr] long-time protection delay adjustment range
120…400 s a 1,5 x pol
15 s a 6 x Ir
Short-time protection pick-up adjustment type Isd
Fixo
[Isd] Short-time protection pick-up adjustment range
800 A
Short-time protection delay adjustment type tsd
Fixo
proteção de fuga à terra
Sem
Number of slots for electrical auxiliaries
5 Slot (s)
Width (W)
105 mm
Height (H)
161 mm
Depth (D)
86 mm
Peso líquido
2,05 kg
Meio ambiente
Normas
EN/IEC 60947
Certificações do produto
CCC
EAC
Marine
categoria de sobretensão
Classe II
classe de proteção contra choques elétricos
Classe II
grau de poluição
3 conforme IEC 60664-1
grau de proteção IP
IP40 conforme IEC 60529
grau de proteção IK
IK07 conforme IEC 62262
Temperatura ambiente para funcionamento
-25…70 °C
temperatura ambiente para armazenamento
-50…85 °C
umidade relativa
0…95 %
altitude de funcionamento
0...2000 m sem degradação
2000 m...5000 m com degradação
Unidades de embalagem
Unidade de pacote tipo 1
PCE
Número de unidades no pacote 1
1
Peso do pacote 1
1,766 kg
Pacote 1 Altura
13,8 cm
Pacote 1 largura
11,4 cm
Pacote 1 Comprimento
19 cm
Unidade de pacote tipo 2
S04
Número de unidades no pacote 2
12
Peso do pacote 2
21,958 kg
Pacote 2 Altura
30 cm
Largura do pacote 2
40 cm
Comprimento do pacote 2
60 cm
