DVP-120 MACURCO

DVP-120 MACURCO

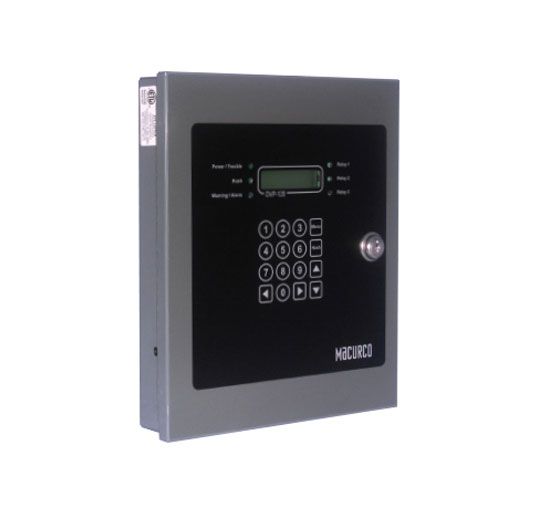

DVP-120 Macurco - Painel de controle, 120 V, 12 entradas de sensor analógico, 3 RLYS

O controlador de exaustor DVP-120 Macurco, em conjunto com o detector de gás Macurco ™, controlador, transdutores, fornece controles automáticos para ajudar a manter um ambiente aceitável em garagens de estacionamento ou outras instalações. O sistema DVP-120 foi projetado para atender às especificações de segurança em garagens de estacionamento fechadas, incluindo o Código Uniforme de Construção e os requisitos de 50ppm CO da OSHA.

O DVP-120 Macurco padrão pode controlar até doze sensores de gás em qualquer combinação (ou seja, CO, NO2, EX, etc.). O DVP-120 está pronto para operação depois que a fiação for concluída e a configuração do sistema do usuário for inserida.

Recursos

• Display LCD visível externamente mostrando o status de cada transdutor e relé.
• Teclado externo para seleção do usuário do transdutor / display de alarme e definição da configuração (protegido por senha).
• Podem ser definidas até três zonas de controle de ventilação.
• Cada zona pode ser controlada com base nos sinais do transdutor e / ou hora do dia.
• Cada relé é configurável para o atraso antes da ativação e o tempo mínimo de ativação.
• Operação à prova de falhas pode ser implementada.
• Gabinete tipo NEMA 1 com chave.
• Conectores modulares de entrada e saída.
• Doze canais de entrada analógicos (loop de corrente).
• Três relés de ventilador / alarme SPDT 10A, 240 VAC SPDT.
• Drivers para buzina externa e estroboscópio.
• ETL Listado para UL 20171 (Tipo SM).

Instalação

A detecção de gás e o controle do exaustor são fornecidos por um sistema Macurco ™ DVP-120. A fiação do sistema inclui a conexão de alimentação principal para o DVP-120 Macurco, loop de corrente de 4-20 mA e conexões de alimentação de 24 VCC entre os sensores remotos e o DVP120, as conexões de controle do ventilador e / ou conexões de alarme do DVP-120 para o edifício sistemas de ventilação e automação.

A configuração do sistema é inserida pelo usuário por meio do display LCD e do teclado. O display do sistema fornece ao usuário o status do sistema e o status de cada sensor configurado. Além disso, todas as funções de controle do DVP-120 podem ser acessadas através do display do sistema e teclado.
