FDCIO422 SIEMENS

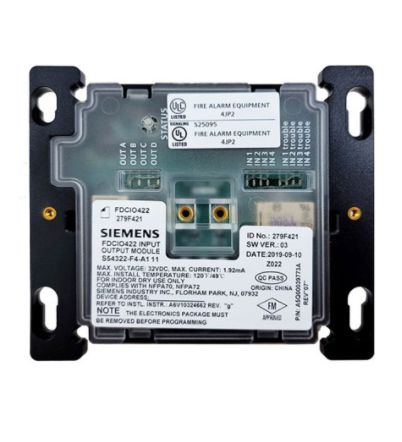

Módulo de quatro entradas e saídas FDCIO422 Siemens

O FDCIO422 é usado para a conexão de até 2 contatos independentes de Classe A ou 4 independentes de Classe B secos N / O configuráveis. As linhas de entrada podem ser supervisionadas para condições de falha aberta, curta e de aterramento (dependendo do resistor de terminação EOL e da configuração de classe).

As entradas podem ser configuradas de forma independente por meio do painel de controle de incêndio para zonas de alarme, problema, status ou supervisão.

O FDCIO422 tem 4 saídas programáveis ​​com 4 contatos de relé tipo A de travamento livre de potencial para instalações de controle de incêndio.

Indicação de status por LED para cada entrada e saída mais 1 LED para status geral do dispositivo. Fonte de alimentação via FDnet (potência supervisionada limitada).

• Incluindo 4 dispositivos EOL (470 Ω) · 3 separadores para separar a fiação com limitação de energia da não limitada.
• Os separadores são fornecidos em 3 tamanhos diferentes para caixa padrão de 4 11/16 pol., 4 anel de extensão de 11/16 pol. E caixa de 5 pol. (RANDL).

O FDCIO422 suporta dois modos de operação: modo insensível à polaridade e modo isolador. O
módulo pode ser conectado a qualquer um dos modos (consulte a Figura 8). Durante o modo isolador, os isoladores duplos integrados funcionarão em ambos os lados do módulo para isolar o curto da linha na frente ou atrás do módulo.
