O Módulo de Monitor de Notificador FMM-101.

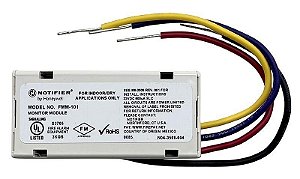

Módulo Mini Monitor FMM-101 Notificador

• A identificação de tipo embutida identifica automaticamente este dispositivo como um módulo de monitor para o painel.
• Alimentado diretamente por loop SLC de dois fios. Sem necessidade de alimentação adicional.
• Imunidade a alto ruído (EMF / RFI).
• Fios descascados estanhados para facilitar a fiação.
• Entrada de discagem direta do endereço: 01 - 159 em loops FlashScan; 01 - 99 em loops CLIP.

O Módulo Mini Monitor FMM-101 (A) pode ser instalado em uma junção de gangue única diretamente atrás da unidade monitorada. Seu tamanho pequeno e leve permitem que seja instalado sem montagem rígida.

O FMM-101 (A) deve ser usado em sistemas inteligentes de dois fios, onde o endereço individual de cada módulo é selecionado por meio de interruptores rotativos.

Ele fornece um circuito de dispositivo de inicialização de dois fios para alarme de incêndio de contato normalmente aberto e dispositivos de segurança. O FMM-101 (A) pode ser usado para substituir módulos MMX-101 (A) em sistemas existentes.

Aplicativos de notificador FMM-101

Use para monitorar um único dispositivo ou uma zona de detectores de fumaça de quatro fios, acionadores manuais de alarme de incêndio, dispositivos de fluxo de água ou outros dispositivos de contato seco normalmente abertos.

Também pode ser usado para monitorar dispositivos de supervisão normalmente abertos com uma indicação de supervisão especial no painel de controle.

O circuito / dispositivo monitorado é conectado como um circuito de dispositivo de iniciação NFPA Estilo B (Classe B). Um resistor de fim de linha de 47K Ohm (fornecido) termina o circuito.

Operação do notificador FMM-101

Cada FMM-101 (A) usa um dos endereços de módulo disponíveis em um loop SLC. Ele responde a pesquisas regulares do painel de controle e relata seu tipo e o status (aberto / normal / curto) de seu circuito de dispositivo de inicialização (IDC).

Especificações do FMM-101 (A)

• Tensão nominal de operação : 15 a 32 VCC.
• Corrente operacional média: 350 μA, 1 comunicação a cada 5 segundos, 47k EOL; 600 μA máx. (Comunicando, IDC em curto).
• Resistência máxima da fiação IDC: 1500 Ohms.
• Tensão máxima do IDC: 11 Volts.
• Corrente IDC máxima: 450 μA. Resistência EOL: 47K Ohms.
• Faixa de temperatura: 32 ° F a 120 ° F (0 ° C a 49 ° C).
• Faixa de umidade: 10% a 93% sem condensação.
• Dimensões: 1,3 ″ (3,302 cm) de altura x 2,75 ″ (6,985 cm) de largura x 0,65 ″ (1,651 cm) de profundidade.
• Comprimento do fio: 6 ″ (15,24 cm) no mínimo.
