FPP-RNAC-8A-4C BOSCH

FPP-RNAC-8A-4C BOSCH

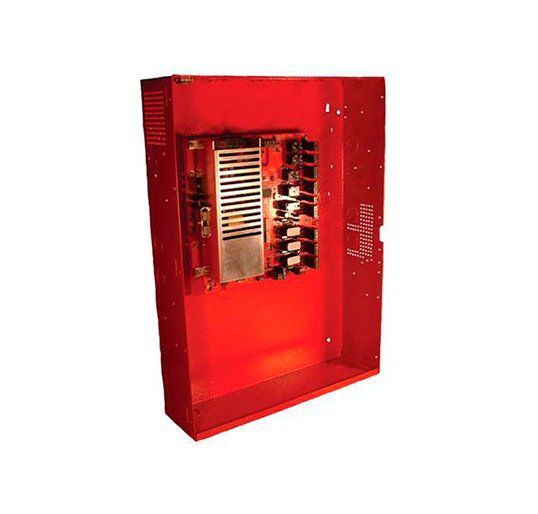

Fonte de alimentação do Circuito de Dispositivo de Notificação Remota (NAC) Bosch FPP-RNAC-8A-4C.

Quando conectado ao barramento de opção do painel, o FPP-RNAC-8A-4C adiciona quatro NACs adicionais ao painel de incêndio. Os NACs adicionais podem ser NFPA 72, Classe B ou Classe A. Quando conectado diretamente à saída NAC, o FPP ‑ RNAC ‑ 8A ‑ 4C é uma fonte de alimentação NAC para sistemas de sinalização de proteção contra incêndio. A fonte de alimentação regulada fornece até 8 A de energia usada para operar cargas contínuas e intermitentes. Esses 8 A de energia podem ser distribuídos pelos quatro circuitos de saída e circuito de energia auxiliar. A fonte de alimentação FPP ‑ RNAC ‑ 8A ‑ 4C é certificada pela UL para uso em aplicações comerciais de alarme de incêndio.

• 8 A de potência
• Totalmente supervisionado, saída regulada de 24 VCC (nominal) com proteção contra sobrecorrente
• Configurável para saída NAC ou alimentação auxiliar constante
• Padrões NAC integrados
• Quatro circuitos Classe B ou Classe A

Conexões de painel compatíveis

A fonte de alimentação FPP ‑ RNAC ‑ 8A ‑ 4C é compatível com qualquer painel de controle listado pela UL que usa saídas de notificação supervisionadas de polaridade reversa com saídas reguladas de 12 VCC ou 24 VCC. Também é compatível com os seguintes painéis de controle da Bosch.

Telas de status FPP-RNAC-8A-4C

Existem oito LEDs de exibição de status local na placa de circuito impresso da fonte de alimentação que mostram as seguintes condições:

• AC OK
• Problema de sistema
• Falha de aterramento
• Entrada ativa
• Saída de problema 1, 2, 3 e 4

Configurações da chave FPP-RNAC-8A-4CDIP
Se conectada ao barramento de opção do painel de controle de alarme de incêndio, a fonte de alimentação requer um endereço de barramento de opção. Defina este endereço por meio dos interruptores DIP.
Defina os interruptores DIP para escolher:

• NAC ou saída da fonte de alimentação
• Opção de variável de entrada NAC
• Tempo de Atraso AC

Fiação

Toda a fiação é conectada à placa da fonte de alimentação por terminais elevadores que podem aceitar fios de até 12 AWG (ISO 4 mm2).
