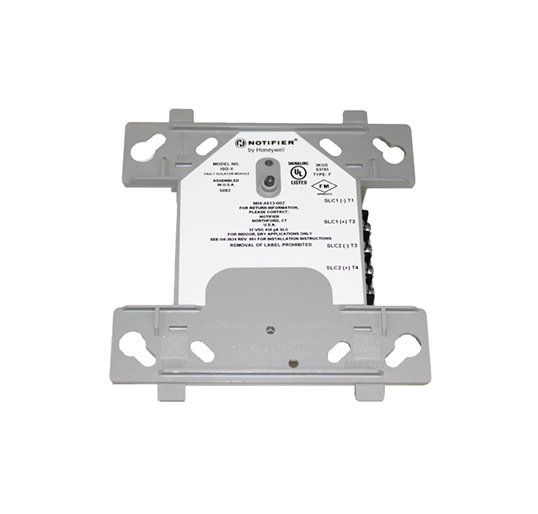

ISO-X NOTIFIER

Notificador ISO-X, Módulo Isolador de Loop SLC; Isolados contra curto-circuitos no SLC.

O módulo isolador de falha do Notifier ISO-X é usado com os painéis de controle de alarme de incêndio (FACPs) da série Notifier Onyx e CLIP para proteger o sistema contra curtos-circuitos fio a fio nos loops do SLC.

Características

• Alimentado pelo loop SLC diretamente, sem necessidade de alimentação externa.
• A base é montada em caixas de junção padrão (4,0 ″ / 10,16 cm quadrados por 2,125 ″ / 5,398 cm de profundidade).
• O LED integral pisca para indicar condições normais. Fica estável quando uma condição de curto-circuito é detectada.
• Imunidade a alto ruído (EMF / RFI).
• O amplo ângulo de visão do LED.
• Parafusos SEMS com placas de fixação para facilitar a fiação.
• Abre o loop SLC automaticamente na detecção de curto, evitando que o curto cause a falha de todo o loop.
• Reinicia automaticamente na correção de curto.
• Suporta fiações Estilo 4, 6 ou 7.

Formulários

Os módulos isoladores de falha devem ser espaçados entre grupos de sensores em um loop para proteger o resto do loop. Use para isolar problemas de curto-circuito dentro de uma seção de um loop para que outras seções possam continuar a operar normalmente.

O ISO-X (A) suporta um máximo de 25 dispositivos entre isoladores, exceto ao usar bases de relé ou multi-sensores IPX legados.

Construção

O painel frontal é feito de plástico esbranquiçado. Inclui um indicador LED amarelo que pulsa quando normal e acende quando um curto é detectado.

Operação

Abre automaticamente o circuito quando a tensão da linha cai abaixo de quatro volts. Os módulos isoladores de falha devem ser espaçados entre grupos de dispositivos endereçáveis ​​em um loop para proteger o resto do loop. Se ocorrer um curto entre quaisquer dois isoladores, ambos os isoladores imediatamente mudam para um estado de circuito aberto e isolam os grupos de sensores entre eles. As unidades restantes no circuito continuam operando totalmente.

Em loops Estilo 4, o ISO-X (A) é geralmente usado em cada ramal T-tap, para limitar o efeito de curtos-circuitos em um ramal para os dispositivos naquele ramal. O indicador LED fica continuamente aceso durante uma condição de curto-circuito. O módulo isolador de falha ISO-X (A) restaura automaticamente a parte em curto do circuito de comunicação para as condições normais quando a condição de curto-circuito é removida.

Instalação

• Monte em uma caixa de junção padrão (4,0 ″ / 10,16 cm quadrados) com pelo menos 2,125 ″ / 5,398 cm de profundidade.
• Os parafusos do terminal são fornecidos para a fiação de “entrada e saída”.
• As instruções de instalação são fornecidas com cada módulo.
• A caixa de montagem saliente está disponível como opção
