Nome abreviado do dispositivo LTMR Tipo de produto ou componente
Controlador do motor Aplicação do dispositivo
Monitoramento e controle de equipamentos Corrente de medição 5…100 A
Tensão nominal de alimentação [Us] 100...240 V CA 50/60 Hz
Consumo de corrente 8...62.8 Ma limites de tensão de alimentação 93,5…264 V CA
Protocolo da porta de comunicação Modbus
tipo de barramento Modbus 2 fios RS 485interface Endereçamento 1...247, Taxa de Transmissão 1,2...19,2 kbit/s, RJ45 com 2 pares trançados blindados
Modbus 2 fios RS 485interface Endereçamento 1...247, Taxa de Transmissão 1,2...19,2 kbit/s, bloco terminal com 2 pares trançados blindados Complementar
[Ui] tensão nominal de isolamento 690 V conforme EN/IEC 60947-1
690 V conforme CSA C22.2 No 14 690 V conforme UL 508
[Uimp] tensão nominal suportável de impulso
4 kV alimentação, entradas e saídas conforme EN/IEC 60947-4-1
6 kV circuito de medição de corrente ou tensão conforme EN/IEC 60947-4-1
0,8 kV circuito de comunicação conforme EN/IEC 60947-4-1
resistência a curtos-circuitos 100 kA conforming to EN/IEC 60947-4-1
classificação do fusível associado 4 A gG para Saída 0,5 A gG para circuito de controle
Tipo de proteção Flutuação da carga Proteção de fuga à terra
Sobrecarga (tempo) Sobrecarga Rotor bloqueado Proteção térmica
Proteção contra sobrecarga térmica Variação do fator de potência
Proteção contra polaridade reversa Falha de fase Desequilíbrio de fase
Tipo de rede e diagnóstico da máquina Gravação de comando de controle do motor
Corrente de partida e hora Informações do histórico de viagem
Falta de fase e terra odômetros Horas de funcionamento contador de tempo / operacional
Tempo restante operacional antes de disparo por sobrecarga Gravação de falta
Informações de contexto viagem Gravação de eventos
Tempo de espera após disparo por sobrecarga
número de entrada lógica 6 corrente de entrada 3,1 mA a 100 V 7,5 mA a 240 V
Current state 0 guaranteed Entrada lógica: 0...40 V e <= 15 mA of 25 ms
Current state 1 guaranteed Entrada lógica: 79...264 V e >= 2 mA of 25 ms
maximum output switching frequency 2 Hz corrente de carga 5 A a 250 V CA of saída lógica
5 A a 30 V CC of saída lógica potência admissível 480 VA (CA-15), Ie = 2 A, 500000 ciclos (Saída)
30 W (CC-13), Ie = 1,25 A, 500000 ciclos (Saída) taxa máxima de operação 1800 cic/h
tipo e composição dos contatos 1 NA + 1 NF sinal de falha 3 NA

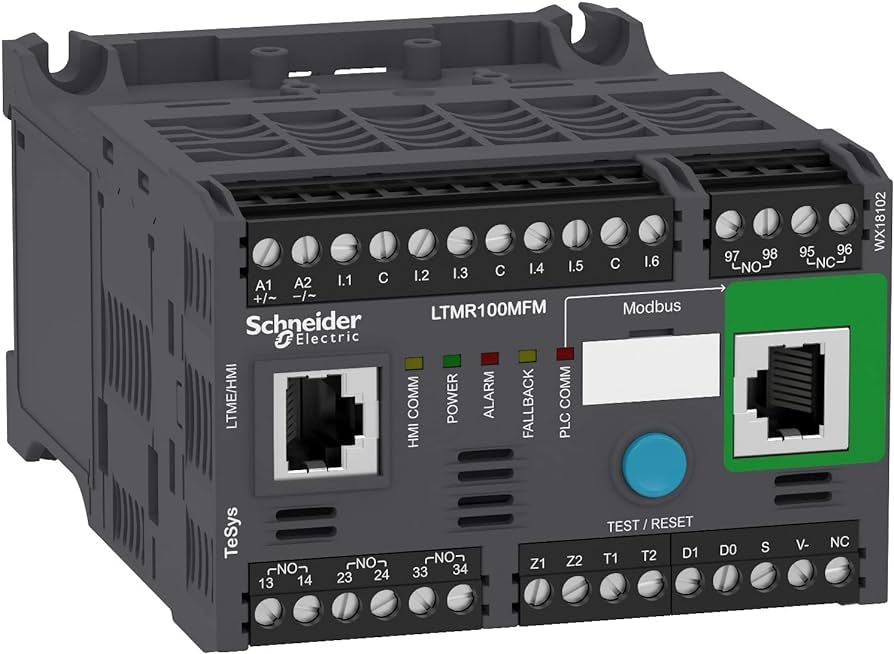

LTMR100MFM
