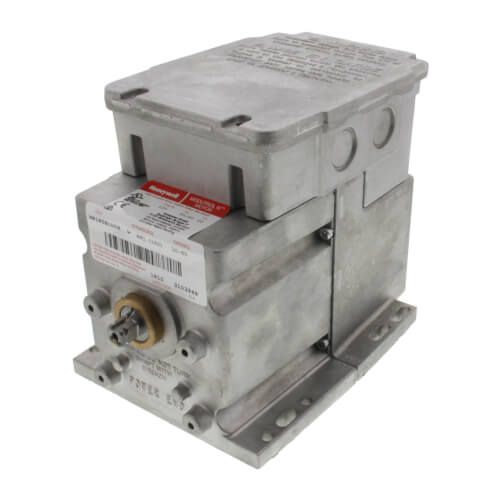

Motor Modutrol IV, com chave auxiliar interna (120V)

Motor Modutrol IV, com chave auxiliar interna (120V)

Inclui transformador

Os motores Modutrol IV das séries 41 e 81 são motores de retorno por mola de 2 posições (linha e baixa tensão por controle do motor). Eles são usados ​​para operar amortecedores ou válvulas em aplicações onde é necessário ou desejável que o elemento controlado retorne à posição inicial no caso de falha ou interrupção de energia.
Características Torque fixo em toda a faixa de tensão. O retorno por mola integral retorna o motor à posição normal quando a energia é interrompida. A caixa de junção integral fornece proteção contra intempéries NEMA 3 se o motor for montado na posição vertical. O motor e os circuitos operam a partir de 24 VCA. Os terminais de conexão rápida são padrão - um adaptador de terminal de parafuso está disponível. O suporte do adaptador para combinar a altura do eixo de motores mais antigos está disponível. Os motores têm curso ajustável em campo (90 a 160 graus). Os motores são projetados para válvulas e amortecedores normalmente abertos ou normalmente fechados. Chaves auxiliares integrais estão disponíveis montadas de fábrica ou podem ser adicionadas em campo. Os motores podem operar as articulações das válvulas na extremidade da potência ou nos eixos das extremidades auxiliares para aplicações de válvula normalmente fechadas ou normalmente abertas. Todos os modelos possuem eixos duplos (com fenda e rosca em ambas as extremidades).

EspecificaçõesTipo de aplicação: Electric Fail Safe Mode: Spring Return Control Signal: Two position, SPSTFeedback: noMotor Shaft: Dual ended ShaftStroke: Adjustable; 90 a 160 graus, Classificação de torque assimétrico (lb-pol.): 60 lb-pol. Interruptores auxiliares externos disponíveis: Sim Frequência: 50 Hz, 60 Hz Consumo de energia Acionamento (VA): 20 VA Conexões elétricas: Terminais de conexão rápida Dimensões do eixo ( pol.): 0,375 pol. Formato do eixo: Quadrado Montagem: montado no péDimensões: 6 7/16 pol. de altura x 5 1/2 pol. de largura x 8 3/4 pol. de profundidade Faixa de temperatura: -40 a 150F Carga de peso morto no eixo (ambos Fim) (lb): 200 lbs Carga de peso morto no eixo (combinada em ambos os eixos) (lb): 300 lbs Sincronização nominal (seg): 30 -60 seg. Rotação do eixo (mediante aumento do sinal de controle): Sentido horário (visto do lado da potência ) (normalmente fechado) Classificações do interruptor auxiliar AFL - 120 Vca: 7.
