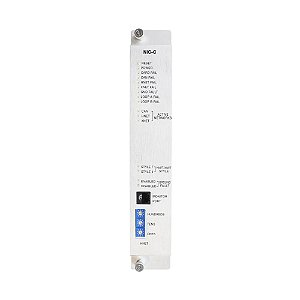

Placa de interface de rede NIC-C Siemens

A placa de interface de rede (modelo NIC-C Siemens) fornece comunicações de rede HNET ou XNET entre gabinetes. Além da comunicação HNET ou XNET, o Modelo NIC-C fornece comunicação de rede CAN dentro de um gabinete ou externo ao gabinete. O HNET ou XNET pode ser com fio de Classe B - Estilo 4 ou Classe A - Estilo 7, mas a rede CAN só pode ser com fio de Classe B - Estilo 4.

Especificações

Um único modelo NIC-C pode fornecer comunicações HNET ou XNET. A interface CAN está disponível independentemente do uso de HNET ou XNET.

Quando o Modelo NIC-C é usado para comunicações HNET, o Modelo NIC-C fornece comunicação entre gabinetes dentro de um único sistema. O máximo de cartões HNET Modelo NIC-C em um único sistema (nó único) é 50. O Modelo NIC-C supervisiona a rede HNET para garantir a operação adequada. O modelo NIC-C também isola uma falha de curto-circuito para cada segmento individual da rede HNET. O modelo NIC-C fornece um repetidor elétrico para cada par HNET.

Quando o Modelo NIC-C é usado para comunicações XNET, o Modelo NIC-C fornece comunicação entre os sistemas. O máximo de cartões XNET Modelo NIC-C em um único sistema (nó único) é um (1) - para um total de (59) cartões XNET Modelo NIC-C em um sistema em rede ponto a ponto. O cartão XNET Modelo NIC-C deve residir no mesmo gabinete que a Interface Pessoa-Máquina (Modelo PMI).

O modelo NIC-C supervisiona a rede XNET para garantir a operação adequada. O modelo NIC-C também isola uma falha de curto-circuito para cada segmento individual da rede XNET. O modelo NIC-C fornece um repetidor elétrico para cada par XNET. Os sistemas MXL também podem residir no mesmo XNET com os sistemas FireFinder XLS.

O FireFinder XLS também relatará todos os eventos no XNET para exibição no Network Command Center. Os eventos são exibidos no Modelo NCC-G: Comandos de falha, reconhecimento, silêncio de alarme e reinicialização do sistema também são iniciados no modelo NCC. O Modelo NCC também pode ser usado para executar comandos de manutenção em um Fire Finder XLS individual no XNET.
