OP121 SIEMENS

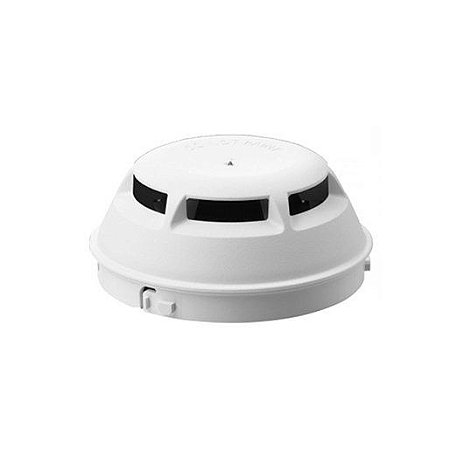

Detector de fumaça fotoelétrico Siemens OP121

OP121 SIEMENS Detector posicionamento para ar puro, aplicação de velocidade de 0 a 4000 pés / min, use 30 pés de espaçamento central (900 pés quadrados) do capítulo de dispositivos de inicialização NFPA Padrão 72 e CAN / ULC-S524 como ponto de partida para um layout de instalação de detector . Esse espaçamento, entretanto, é baseado nas condições ideais - teto liso, sem movimento de ar e sem obstruções físicas. Em algumas aplicações, uma área consideravelmente menor é protegida adequadamente por cada detector de fumaça. Em todas as instalações, coloque o detector no teto, a pelo menos 6 polegadas de uma parede lateral, ou em uma parede, a 6 polegadas do teto.

PARA EVITAR ALARMES DE NUISANCE: NÃO localize o detector OP121 / OH121 onde existam concentrações excessivas de fumaça sob condições normais, ou em áreas de alta umidade relativa prolongada onde ocorre condensação.

NÃO localize o detector OP121 / OH121 próximo a um queimador de óleo, cozinha ou garagem onde a fumaça do escapamento possa disparar um alarme. Outras causas de alarmes falsos são o acúmulo de poeira, grandes concentrações de vapor, forte fumaça de cachimbo ou charuto e certos sprays de aerossol.

CORRENTES DE AR

Antes que um detector possa detectar um incêndio, os produtos da combustão ou da fumaça devem viajar do incêndio para o OP121 Siemens. Uma vez que sua viagem é especialmente influenciada por correntes de ar, considere o movimento do ar no projeto do sistema.

Enquanto os produtos da combustão tendem a subir, correntes de ar dos corredores, difusores de ar, ventiladores, etc., podem ajudar ou atrapalhar o trajeto dos produtos da combustão até o detector. Ao posicionar um detector em um local específico, leve em consideração as janelas e portas, tanto abertas quanto fechadas, e a influência do movimento do ar. Nunca instale um detector no fluxo de ar de um difusor de fornecimento de ar da sala. É melhor posicionar um detector mais próximo de um retorno de ar.

TESTE E MANUTENÇÃO

Para garantir a operação adequada do detector e do painel de controle, é necessário que o teste de sensibilidade e o teste funcional sejam realizados usando os procedimentos descritos abaixo.

OP121 Siemens TESTE DE SENSIBILIDADE

O OP121 / OH121 monitora sua sensibilidade à fumaça automaticamente e não requer nenhum equipamento de teste. Um flash verde do LED do detector a cada 10 segundos indica que a sensibilidade à fumaça está dentro dos limites listados.

OP121 Siemens TESTE FUNCIONAL

Para testar o detector e o painel de controle quanto à operação funcional, use SIEMENS Test Gas, P / N 500-649750. Siga as instruções na etiqueta do cilindro de gás.

Modo de teste de entrada de fumaça: para testar o detector quanto à entrada de fumaça, coloque o detector em um modo de teste. A condição do modo de teste é iniciada automaticamente após a inicialização e após cada reinicialização por um período de 3 minutos. Recomenda-se que seja realizada uma reinicialização do painel de controle após cada teste de entrada de fumaça ser conduzido para reiniciar o período de teste de 3 minutos. O modo de teste é indicado quando o LED verde pisca duas vezes a cada 10 segundos. Um modo operacional normal é indicado
