Especificações Gerais Projeto / Montagem Instalação externa
Conexão de barramento de campo Cabo principal (Tronco)
Tensão nominal 9 ... 31 V CC
Tensão de entrada mínima de 10,5 V CC conforme. para FF-846
Corrente nominal máx. 4,5 A Resultados
Número de saídas ver tabela "Dados técnicos dependendo do modelo"
Número de dispositivos por saída 1 Tensão nominal máx. 31V
Corrente nominal máx. Jumper de 32 mA 1, posição 2 máx. Jumper 1 de 43 mA, posição 1
Corrente de curto-circuito 46 mA jumper 1, posição 2 Jumper 1 de 57 mA, posição 1
Autoconsumo de corrente ver tabela "Dados técnicos dependendo do modelo"
Queda de tensão cabo principal/saídas máx. 1,2V Tronco queda tensão Entrada/Saída 0 V
Resistor de terminação selecionável via Jumper 100 10%
Tronco de proteção contra surtos, estimula proteção contra sobretensão se a tensão exceder o típico. 39 V, máx. 41V Indicadores/meios operacionais
LED PWR verde: Tensão do fieldbus 10 V e o terminador do fieldbus está desativado
LED PWR/TERM verde: Tensão do fieldbus 10 V e o terminador do fieldbus está ativado
LED COM/ERR amarelo: piscando: status de comunicação fieldbus e status de diagnóstico
LED SPURS vermelho: 2 Hz piscando em condição de curto-circuito
Configuração do jumper 1 de corrente de curto-circuito/corrente nominal
Configuração do jumper 2 da opção de aterramento tronco blindagem/blindagem cabo
Conformidade com a diretiva Compatibilidade eletromagnética Diretiva 2014/30/UE EN 61326-1:2013

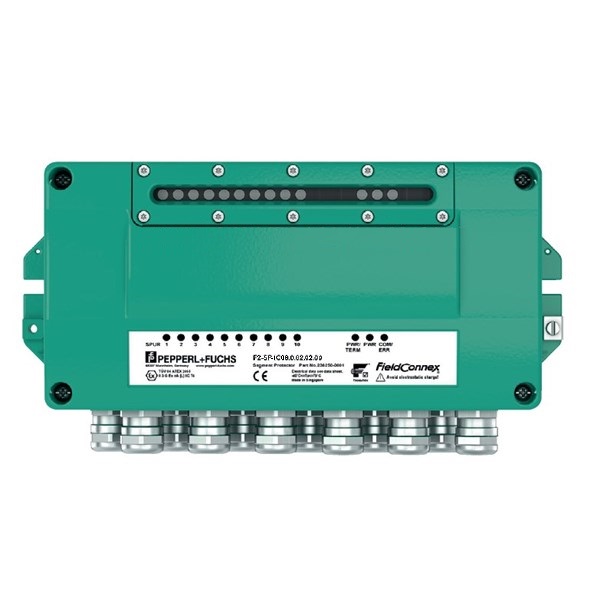

PEPPERL FUCHS F2-SP-IC08.0.02.02.00
PEPPERL FUCHS F2-SP-IC
