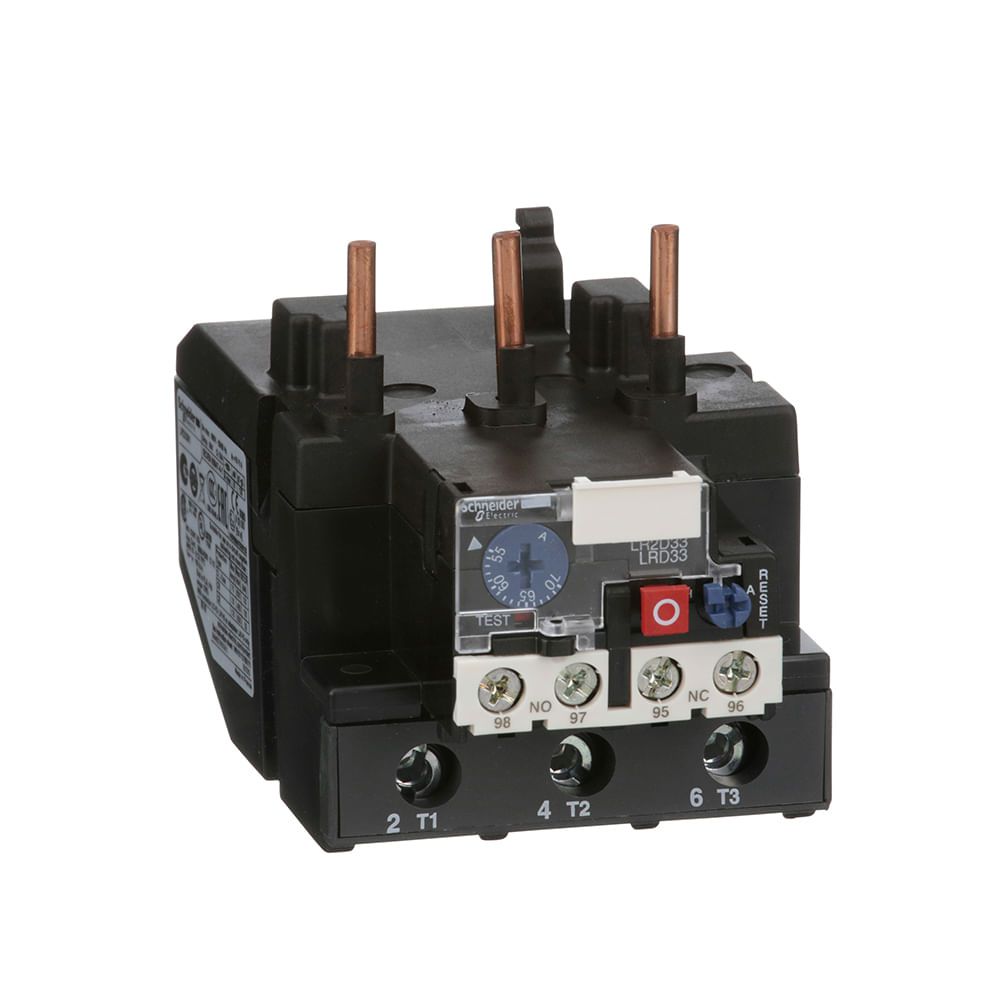

Nome do produto TeSys LRD TeSys Deca Tipo de produto ou componente
Relé de sobrecarga térmica diferencial Nome abreviado do dispositivo
LRD Aplicação de relé Proteção do motor Compatibilidade do produto
LC1D95 LC1D80 Tipo de rede CC CA classe do disparo de sobrecarga
Classe 10A para IEC 60947-4-1 linha de ajuste de proteção térmica
55…70 A [Ui] tensão de isolamento nominal
Circuito de potência: 1000 V para IEC 60947-4-1
Circuito de potência: 600 V para CSA
Circuito de potência: 600 V para UL Complementar
Frequência da rede 0...400 Hz suporte de montagem
Placa, com acessórios específicos Calha, com acessórios específicos
Com contator limiar de disparo
1,14 +/- 0,06 Ir para IEC 60947-4-1 Contato Auxiliar 1 NA + 1 NF
[Ith] corrente térmica ao ar livre convencional 5 A para circuito de sinalização
corrente admissível 0,72 A a 500 V CA-15 of circuito de sinalização
0,06 A a 440 V CC-13 of circuito de sinalização [Ue] Tensão de operação nominal
1.000 V CA 0...400 Hzparacircuito de potênciaconformeIEC 60947-4-1
classificação do fusível associado 4 A gG para circuito de sinalização
4 A BS para circuito de sinalização [Uimp] tensão nominal suportável de impulso
6 kV IEC 60947-1 sensibilidade da falha de fase
Corrente de desarme de 130 % da Ir em duas fases, a última em 0
tipo de controle Vermelho Botão não luminoso: Pare
Azul Botão não luminoso: reinicialização compensação de temperatura -20…60 °C
Circuito de potência: Terminais de parafuso 1 cabo(s) 4…35 mm² Flexível Sem ponta
Circuito de potência: Terminais de parafuso 1 cabo(s) 4…35 mm² Flexível Com ponta
Circuito de potência: Terminais de parafuso 1 cabo(s) 4…35 mm² Sólido Sem ponta
Circuito de controle: Terminais de parafuso 2 cabo(s) 1…2,5 mm² Flexível Sem ponta do cabo
Circuito de controle: Terminais de parafuso 2 cabo(s) 1…2,5 mm² Flexível Com ponta
Circuito de controle: Terminais de parafuso 2 cabo(s) 1…2,5 mm² Sólido Sem ponta
Torque de aperto Circuito de controle: 1,7 N.m - ligar Terminais de parafuso
Circuito de potência: 9 N.m - ligar Terminais de parafuso
Meio ambiente resistência climática Para IACS E10
Grau de proteção IP IP20 conforme IEC 60529
temperatura ambiente do ar para funcionamento
-20…60 °C sem degradação conforme IEC 60947-4-1
Temperatura ambiente para armazenamento -60…70 °C retardamento de chamas
LRD3361
