SENSOR DE SISTEMA 4WTA-B

SENSOR DE SISTEMA 4WTA-B

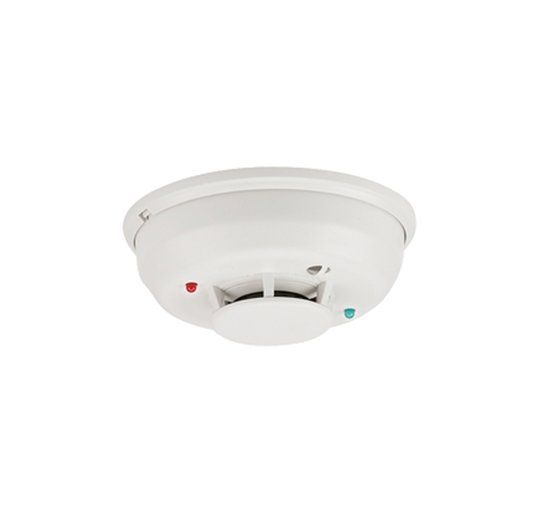

4WTA-B System Sensor fotoelétrico detector de fumaça e calor / sonda

O modelo 4WTA-B System Sensor é um detector de fumaça fotoelétrico de 4 fios. Todos os modelos incorporam uma câmara de detecção óptica de última geração e um microprocessador avançado.

O microprocessador permite que o detector ajuste automaticamente sua sensibilidade de volta à configuração de fábrica quando se tornar mais sensível devido aos contaminantes que se acomodam em sua câmara. Para que esse recurso funcione corretamente, a câmara nunca deve ser aberta enquanto a alimentação é aplicada ao detector de fumaça. Isso inclui limpeza, manutenção ou substituição da tela.

Todos os modelos também apresentam um detector térmico interno restaurável de temperatura fixa (135 ° F) e também são capazes de detectar uma condição de congelamento se a temperatura estiver abaixo de 41 ° F. Os modelos 2WTA-B, 4WTA-B, 4WTAR-B e 4WITAR-B contêm uma buzina piezoelétrica que gera o padrão temporal ANSI S3.41 em uma condição de alarme.

Todos os detectores em uma zona soarão quando a fonte de alimentação para eles for invertida. O RRS-MOD pode ser usado para a função de reversão da fonte de alimentação. O RRSMOD também permite que todas as sirenes dos detectores em uma zona sejam sincronizadas e permite que a zona seja silenciada no painel ao inserir a tecla de silêncio do alarme no teclado.

O detector que iniciou a condição de alarme terá seu LED vermelho e relés C (se aplicável) travados até a reinicialização pelo painel. O sensor de fumaça fotoeletrônico modelo 4WITAR-B é isolado do sensor de temperatura fixa, fornecendo um alarme de fumaça audível local com reinicialização que não dispara no painel. Somente o sensor de temperatura fixa fará com que o 4WITAR-B inicie um alarme no painel e o relé mude seu estado.

NOTA: Para que todos os detectores de sirene i3 em um loop soem quando o painel emitir um alarme, a polaridade da tensão de alimentação deve ser invertida. Deve ser usado um relé de reversão, número do modelo RRS MOD do sensor do sistema. O RRS-MOD foi projetado para permitir que todos os detectores da série i3 no mesmo loop soem quando um dos detectores entrar em alarme.

Além disso, o RRS-MOD sincronizará todos os detectores de fumaça de sirene da Série i3 no circuito. Alguns painéis podem exigir o uso de saídas programáveis. Consulte a literatura do System Sensor para obter mais informações sobre o RRS-MOD. Todos os detectores da série i3 são projetados para fornecer proteção de área aberta. Modelos de dois fios devem ser usados ​​apenas com painéis listados UL compatíveis
