SENSOR DE SISTEMA EOLR-1

EOLR-1 System Sensor SPST Relay, ULC aprovado como um relé de fim de linha para supervisionar fontes de alimentação.

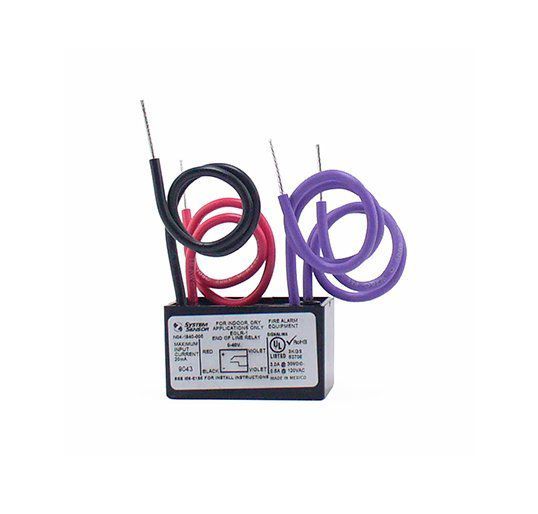

O Sensor de sistema EOLR-1 é um relé normalmente aberto encapsulado em epóxi de tração única (SPST) que é ativado por 9 a 40 VCC. Este relé pode ser usado como um dispositivo de fim de linha em sistemas de alarme de incêndio, por exemplo, para supervisionar fontes de alimentação.

Os relés convencionais multivoltagem do System Sensor são usados ​​para aplicações de comutação de alta corrente, como controle de montagem de ventilador e amortecedor, controle de porta, controles de unidade de tratamento de ar e outros tipos de interface de sistema.

Características

• Operação multitensão.
• LEDs de ativação.
• Instalação fácil e flexível.
• Design confiável e robusto.
• Instalações de campo polivalentes.
• Relés multivoltagem com conexões de fiação de campo de régua de terminais, trilha de montagem e hardware para R-10T / 20T e R-14T / 24T.
• Tampa frontal removível em gabinete de aço para R-10E / R-20E e R14 / R-24E, que são montados dentro do gabinete.
• Orifício de visualização do LED na parte superior da tampa do gabinete de aço.
• Par extra de fios para entrada de alimentação redundante no PR-3.
• Conexões de fiação de campo da tira terminal, trilha de montagem e hardware.

Montagem

Para facilitar a instalação, o relé EOLR-1 pode ser montado de várias maneiras. Ele pode ser fixado ao equipamento ou dentro de um gabinete usando o parafuso de montagem ou fita dupla-face.

Fiação

NOTA: Toda a fiação deve estar em conformidade com os códigos, ordenanças e regulamentos locais aplicáveis. As conexões EOLR-1 são mostradas na etiqueta na lateral do relé. Usando as porcas de arame incluídas, fixe as conexões elétricas apropriadas para a aplicação.

Definições de fio

• ENTRADA DE ALIMENTAÇÃO VERMELHA (+).
• ENTRADA DE ENERGIA PRETA (-).
• RELÉ VIOLETA - COMUM.
• RELÉ VIOLETA - NORMALMENTE ABERTO.

Especificações

• Tensão operacional: 9 a 40 VCC (9 a 35 Vrms para fontes retificadas de onda completa não filtradas).
• Corrente operacional: 20 mA máx.
• Faixa de temperatura operacional: –22ºF a 140ºF (–30ºC a 60ºC).
• Faixa de temperatura de armazenamento: –40ºF a 185ºF (–40ºC a 85ºC).
• Umidade: 10 a 93% RH sem condensação.
• Comprimento do fio: 8 ″ min. (203 mm).
• Dimensões: 0,91 ″ A x 1,65 ″ L x 1,22 ″ P (23 mm A x 42 mm L x 31 mm P).
