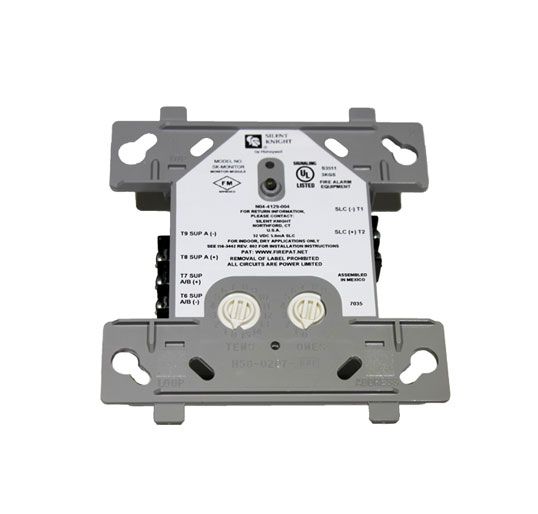

SK-MONITOR Silent Knight é um módulo de monitor endereçável que atua como uma interface para dispositivos de contato seco, como interruptores de fluxo de água e estações manuais convencionais.

O SK-MONITOR Silent Knight é um módulo de monitor endereçável para uso com os painéis de controle de alarme de incêndio (FACPs) Honeywell Silent Knight Series.

O SK-MONITOR Silent Knight se destina ao uso em sistemas inteligentes de dois fios, onde o endereço individual de cada módulo é selecionado usando os interruptores rotativos integrados.

O SK-MONITOR suporta fiação supervisionada Classe A ou Supervisionada Classe B para o dispositivo de carga. Os detectores de fumaça convencionais de 4 fios podem ser monitorados quanto a condições de alarme e problemas.

INSTALAÇÃO

O SK-MONITOR Silent Knight é montado diretamente em uma caixa elétrica quadrada de 4 ”. A caixa deve ter uma profundidade mínima de 2-1 / 8 ”. Uma caixa elétrica de montagem em superfície (System Sensor® PN SMB500) está disponível na Silent Knight.

FISICA

• Altura: 4,5 ”A x 4” L x 1,25 ”P (11,4 X 10,2 X 3 cm).
• Peso de envio: 6,3 onças (196 g).

ELÉTRICO

• Tensão operacional: 15 - 32 VCC.
• Consumo de corrente (LED aceso): 5,0 mA máx.
• Corrente de operação (LED piscando): 375μA.
• Corrente de espera: 400 μA máx @ 24 VCC (uma comunicação a cada 5 segundos com 47K EOL); 550 μA máx. @ 24 VCC (uma comunicação a cada 5 segundos com EOL <1K) 5,5 mA (com LED travado).
• Corrente do LED: 5,5 mA (com LED travado).
• Resistência de fim de linha: 47K W.
• Resistência da fiação do circuito do dispositivo de inicialização: 1.500 W máx. Resistência do circuito do SLC: 40 W máx.

COMPATIBILIDADE

O SK-MONITOR Silent Knight é compatível com os seguintes painéis de controle de alarme de incêndio Honeywell Silent Knight:

• 6820: Painel de controle de alarme de incêndio endereçável
• 6820EVS: Painel de controle de alarme de incêndio endereçável com sistema de notificação em massa de emergência.
• 6808: Painel de controle de alarme de incêndio endereçável
• 6700: Painel de controle de alarme de incêndio endereçável
• 5700: Painel de controle de alarme de incêndio endereçável
• 5808: Painel de controle de alarme de incêndio endereçável
• 5820XL: Painel de controle de alarme de incêndio endereçável
• 5820XL-EVS: Painel de controle de alarme de incêndio endereçável com um sistema de notificação em massa de emergência
