XTRI-S SIEMENS

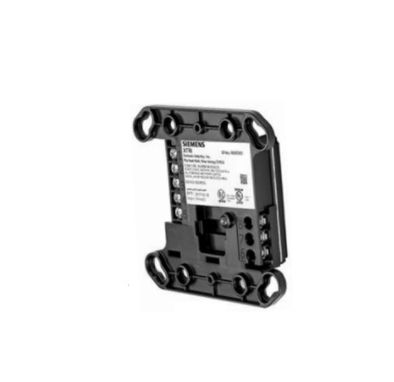

Módulo de interface inteligente XTRI-S Siemens

Os Módulos de Interface Inteligente da série XTRI da Siemens Fire Safety (XTRI-S Siemens) são projetados para fornecer os meios de interface de dispositivos de curto direto ao SLC do painel de controle de alarme de incêndio (FACP). Todos os módulos ocupam um (1) endereço no loop.

Cada módulo de interface da série XTRI fornece o recurso de tecnologia ISO “embutido” - isolamento duplo inteligente atendendo aos requisitos de fiação NFPA 72 Classe X (Estilo 7). Até 252 isoladores por loop e até 30 dispositivos entre isoladores (com fiação no modo insensível à polaridade). Além disso, os dispositivos entre os isoladores podem ser da série 'H' ou os dispositivos de detecção da série 'X' mais contemporâneos.

Especificações

Os Módulos de Interface Inteligente da série XTRI da Siemens - Fire Safety estão disponíveis em três (3) tipos individuais:

• Uma (1) entrada dupla: XTRI-D
• Duas (2) entradas simples: XTRI-R (com relé) | XTRI-S
  - As versões de entrada única são projetadas para monitorar um contato seco normalmente aberto (NO) ou (NC) normalmente fechado

XTRI-D | XTRI-R | O XTRI-S incorpora a tecnologia ISO - a função de isolador duplo embutida e configurável. Além disso, um módulo de interface da série XTRI suporta os requisitos de sobrevivência NFPA 72 Classe X (Estilo 7) para curtos enquanto fornece comunicação de alarme confiável para o FACP da Siemens. O recurso de isolamento encontrado nos Módulos de Interface Inteligente da série XTRI fornece informações sobre a localização da falha. Quando ocorre um curto, o painel pode identificar a falha automaticamente e o módulo reconhece a localização do curto (na frente ou atrás do dispositivo).

No geral, os isoladores integrados melhoram o diagnóstico e a localização do problema, incluindo um curto.

Os módulos são configuráveis ​​por um FACP compatível com Siemens (ou painéis) em um modo isolador (sensível à polaridade) ou não isolador (insensível à polaridade). Quando um módulo de interface da série XTRI é configurado como um isolador, esse módulo tem a capacidade de funcionar como um dispositivo de entrada / saída e também como um isolador.

Este módulo de interface de entrada única só pode monitorar e relatar o status de um contato NA ou NF.
