Tipo de produto ou componente Contator
Nome abreviado do dispositivo LC1D aplicação do contator
Controle do motor Carga resistiva Categoria de uso CA-1 CA-4 CA-3 AC-3e
Descrição de polos 3P [Ue] tensão de operação nominal
Circuito de potência: 690 V CA 25...400 Hz Circuito de potência: 300 V CC
[Ie] corrente nominal de operação
80 A (a < 60 °C) a <= 440 V CA-1 para circuito de potência
66 A (a < 60 °C) a <= 440 V CA-3 para circuito de potência
66 A (a < 60 °C) a <= 440 V AC-3e para circuito de potência
código de compatibilidade LC1D composição de contatos de polos 3 NA
compatibilidade de contacto M2 cobertura de proteção Com
[Ith] corrente térmica ao ar livre convencional 10 A (a 60 °C) para circuito de sinalização
80 A (a 60 °C) para circuito de potência capacidade de fechamento nominal Irms
140 A CA para circuito de sinalização conforme IEC 60947-5-1
250 A CC para circuito de sinalização conforme IEC 60947-5-1
1000 A a 440 V CA para circuito de potência conforme IEC 60947 capacidade de corte nominal
impedância média 1,5 MOhm - Ith 80 A 50 Hz of circuito de potência
dissipação de alimentação por polo 9,6 W CA-1 6,3 W CA-3 6,3 W AC-3e
[Ui] tensão de isolamento nominal Circuito de sinalização: 690 V para IEC 60947-1
Circuito de potência: 690 V para IEC 60947-4-1 Categoria de sobretensão III
Grau de poluição 3 [Uimp] tensão nominal suportável de impulso
6 kV conforme IEC 60947 nível de fiabilidade de segurança
B10d = 1369863 ciclos contator com carga nominal para EN/ISO 13849-1
B10d = 20000000 ciclos contator com carga mecânica para EN/ISO 13849-1
durabilidade mecânica 6 Mciclos durabilidade elétrica
0,7 Mciclos 80 A CA-1 no Ue <= 440 V 1 Mciclos 66 A CA-3 no Ue <= 440 V
1 Mciclos 66 A AC-3e no Ue <= 440 V tipo do circuito de controle CA a 50/60 Hz padrão
Circuito de controle: Terminais de parafuso 2 1…2,5 mm² - rigidez do cabo: Flexível Com a
Circuito de controle: Terminais de parafuso 1 1…4 mm² - rigidez do cabo: Flexível Com a extremidade
1 NA + 1 NF tipo de contatos auxiliares Tipo com ligação mecânica 1 NA + 1 NF para IEC 60947-5-1
tipo contato de espelho 1 NF para IEC 60947-4-1 frequência do circuito de sinalização 25..0,400 Hz
tensão de comutação mínima 17 V para circuito de sinalização corrente de comutação mínima
5 mA para circuito de sinalização resistência de isolamento
> 10 MOhm para circuito de sinalização tempo não sobreposto
1,5 ms na desenergização entre contato NA e NF 1,5 ms na energização entre contato NA e NF

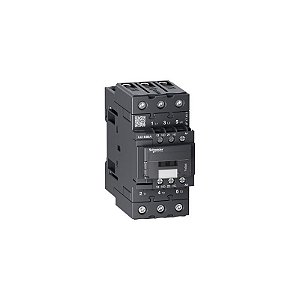

LC1D80AM7
