SENSOR DE SISTEMA 4W-B

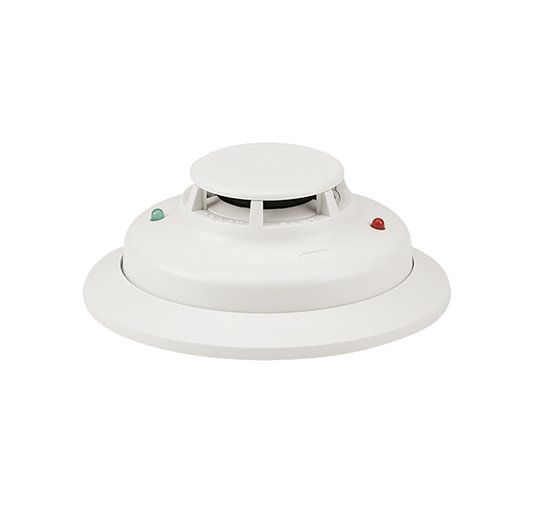

4W-B System Sensor Detector de fumaça fotoelétrico i3 de 4 fios

O 4W-B System Sensor é um detector de fumaça fotoelétrico i3 de 4 fios. Os detectores de fumaça da série System Sensor i3 representam um avanço significativo na detecção convencional. A família i3 é baseada em três princípios: facilidade de instalação, inteligência e inspeção instantânea.

A linha i3 redefine a facilidade de instalação com seu design de plug-in. Isso permite que um instalador pré-conecte as bases (incluídas com os cabeçotes). A grande porta de entrada de fio e os terminais em linha fornecem amplo espaço para rotear ordenadamente a fiação dentro da base. A base acomoda uma variedade de métodos de montagem de back box, bem como montagem direta com buchas de drywall. Para completar a instalação, os cabeçotes i3 são plugados na base com uma ação simples Stop-Drop N Lock.

Os detectores i3 oferecem vários recursos inteligentes para simplificar os testes e a manutenção. Compensação de deriva e algoritmos de suavização são padrão com a linha i3 para minimizar alarmes incômodos. Os detectores i3 de 2 fios podem gerar um sinal de manutenção indicado por LED remoto quando conectados ao módulo de teste / manutenção de loop 2W-MOD2 ou a um painel equipado com o protocolo i3. O SENS-RDR, um dispositivo sem fio, exibe a sensibilidade dos detectores i3 em termos de obscurecimento percentual por pé.

A série i3 fornece indicadores LED de grande angular vermelho e verde para inspeção instantânea da condição do detector: espera normal, fora de sensibilidade, alarme ou problema de congelamento. Quando conectado ao módulo de teste / manutenção de loop 2W-MOD2 ou a um painel com o protocolo i3, o recurso de teste de loop EZ Walk está disponível em detectores i3 de 2 fios. Este recurso verifica a fiação do loop inicial, fornecendo indicação de status por LED em cada detector.

Possui sensor de sistema 4W-B

• Linha de detector plug-in, base de montagem incluída.
• A grande porta de entrada de fio.
• Terminais em linha com parafusos SEMS.
• Pode ser montado em caixas traseiras octogonais e de gangue simples, caixas traseiras de 4 quadrados ou direto no teto.
• Stop-drop n 'lock anexado à base.
• Tampa removível do detector e câmara.
• Sinalização de manutenção remota integrada.
• Compensação de deriva e algoritmos de suavização.
• Medição de sensibilidade simplificada.
• Indicação LED de grande angular e duas cores.
• Teste de loop por meio do recurso EZ Walk.
• Interruptor de teste integrado.

Especificações técnicas 4W-B System Sensor

• Tensão operacional: 12/24 V não polarizado, 8,5-35 V
• Tensão máxima de ondulação: pico de 30 por cento da tensão aplicada
• Corrente de espera: 4 fios 50ma máx.
• Corrente máxima de alarme: 20mA a 12V, 23mA a 24V
• Classificação do contato de alarme: 0,5 A a 30 V CA / CC
• Dimensões (incluindo base): 5,3 ″ (127 mm) de diâmetro, 2 ″ (51 mm) de altura
• Peso: 6,3 onças (178g)
• Faixa de temperatura operacional: 32F-100F (0C -37,8C)
• Faixa de umidade operacional: 0 a 95 por cento sem condensação
• Sensor térmico: 135F (57,2C) fixo
• Sensibilidade: 2,5 por cento nominal
• Terminais de entrada: 14 a 22 AWG
