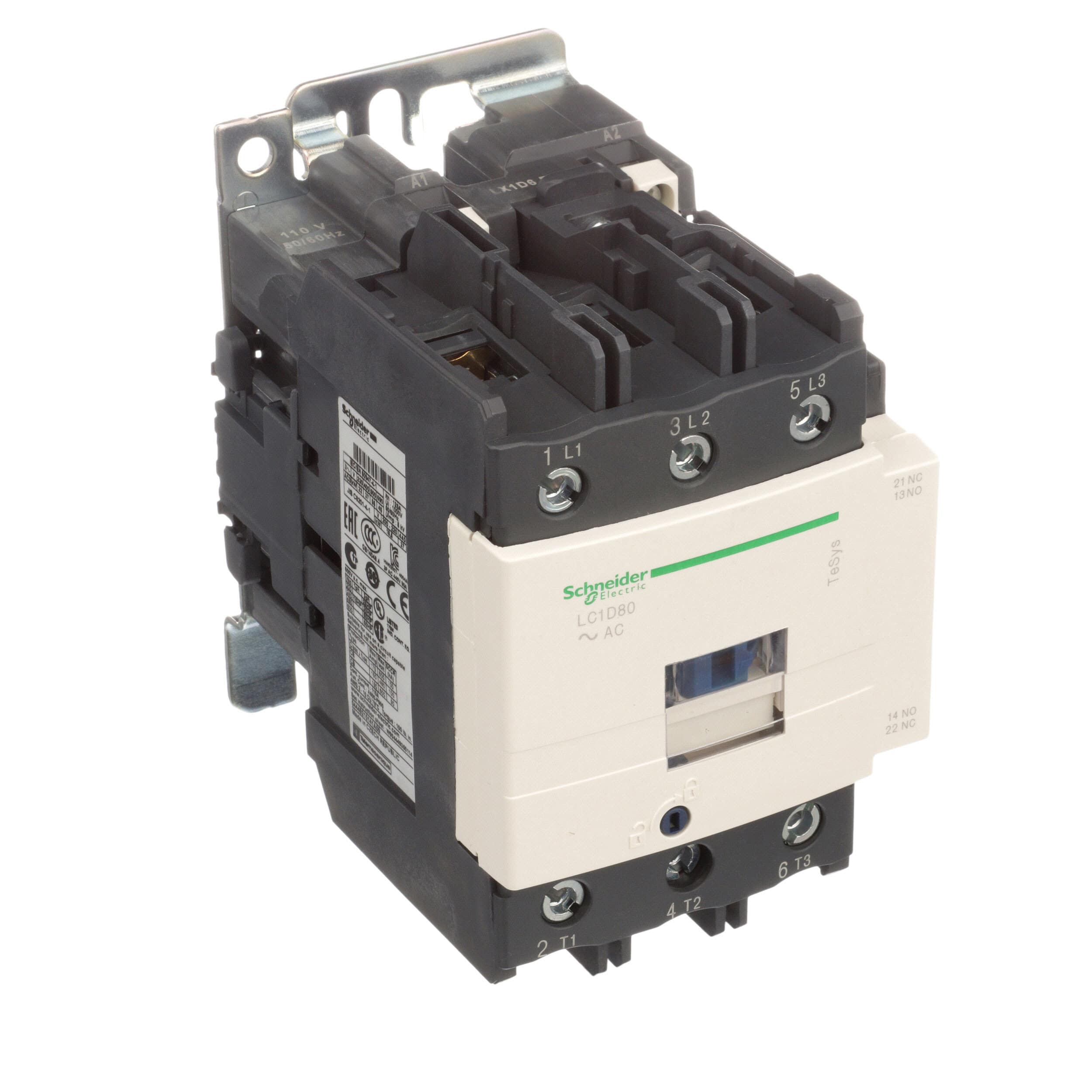

CONTATOR LC1D80F7 SCHNEIDER

CONTATOR LC1D80F7 SCHNEIDER

Código: LC1D80F7

Nome abreviado do dispositivo LC1D aplicação do contator Controle do motor
Carga resistiva Categoria de uso CA-3 AC-3e CA-4 CA-1
Descrição de polos 3P [Ue] tensão de operação nominal
Circuito de potência: <= 300 V CC 25...400 Hz Circuito de potência: <= 690 V CA
[Ie] corrente nominal de operação
125 A (a < 60 °C) a <= 440 V CA CA-1 para circuito de potência
80 A (a < 60 °C) a <= 440 V CA CA-3 para circuito de potência
80 A (a < 60 °C) a <= 440 V AC-3e para circuito de potência
[Uc] control circuit voltage 110 V CA 50/60 Hz Complementar alimentação do motor kW
22 kW a 220..0,230 V CA 50/60 Hz (CA-3)
37 kW a 380..0,400 V CA 50/60 Hz (CA-3)
45 kW a 415...440 V CA 50/60 Hz (CA-3)
55 kW a 500 V CA 50/60 Hz (CA-3)
45 kW a 660...690 V CA 50/60 Hz (CA-3)
15 kW a 400 V CA 50/60 Hz (CA-4)
22 kW a 220..0,230 V CA 50/60 Hz (AC-3e)
37 kW a 380..0,400 V CA 50/60 Hz (AC-3e)
45 kW a 415...440 V CA 50/60 Hz (AC-3e)
55 kW a 500 V CA 50/60 Hz (AC-3e)
45 kW a 660...690 V CA 50/60 Hz (AC-3e) alimentação do motor cv
7,5 hp a 120 V CA 50/60 Hz of monofásico motores
15 hp a 230/240 V CA 50/60 Hz of monofásico motores
30 hp a 200/208 V CA 50/60 Hz of trifásico motores
30 hp a 230/240 V CA 50/60 Hz of trifásico motores
60 hp a 460/480 V CA 50/60 Hz of trifásico motores
60 hp a 575/600 V CA 50/60 Hz of trifásico motores
código de compatibilidade LC1D composição de contatos de polos 3 NA
compatibilidade de contacto M11 cobertura de proteção Com
[Ith] corrente térmica ao ar livre convencional
10 A (a 60 °C) para circuito de sinalização
125 A (a 60 °C) para circuito de potência
capacidade de fechamento nominal Irms
140 A CA para circuito de sinalização conforme IEC 60947-5-1
250 A CC para circuito de sinalização conforme IEC 60947-5-1
1100 A a 440 V para circuito de potência conforme IEC 60947
capacidade de corte nominal
1100 A a 440 V of circuito de potência para IEC 60947
[Icw] corrente nominal de curta duração admissível
640 A 40 °C - 10 s para circuito de potência
990 A 40 °C - 1 s para circuito de potência
135 A 40 °C - 10 mín para circuito de potência
320 A 40 °C - 1 mín para circuito de potência
100 A - 1 s para circuito de sinalização
120 A - 500 ms para circuito de sinalização
140 A - 100 ms para circuito de sinalização
classificação do fusível associado
10 A gG para circuito de sinalização conforme IEC 60947-5-1
200 A gG a <= 690 V coordenação tipo 1 para circuito de potência
160 A gG a <= 690 V coordenação tipo 2 para circuito de potência
impedância média 0,8 MOhm - Ith 125 A 50 Hz of circuito de potência
dissipação de alimentação por polo 5,1 W CA-3 12,5 W CA-1 5,1 W AC-3e
[Ui] tensão de isolamento nominal
Circuito de potência: 600 V CSA certificado
Circuito de potência: 600 V UL certificado
Circuito de potência: 1000 V para IEC 60947-4-1
Circuito de sinalização: 690 V para IEC 60947-1
Circuito de sinalização: 600 V CSA certificado
Circuito de sinalização: 600 V UL certificado

LC1D80F7
